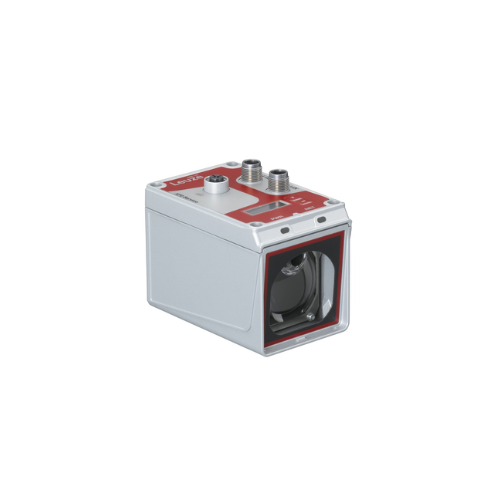

AMS 107i 120: Cảm Biến Đo Khoảng Cách Laser Công Nghiệp Leuze Electronic

Leuze AMS 107i 120 (Mã Part No. phổ biến: 50137591 hoặc phiên bản tích hợp sấy 50144687) là dòng Cảm biến đo khoảng cách bằng tia Laser chính xác cao (Optical Distance Sensor) thuộc Series AMS 100i của thương hiệu Leuze Electronic (Đức).

Thiết bị sử dụng chùm tia laser đỏ phản xạ qua tấm phản quang (Reflector) để đo vị trí, khoảng cách tuyệt đối chuẩn xác millimet với dải đo rộng lên tới $120\text{ mét}$, chuyên dùng trong các hệ thống định vị cần trục, kho tự động ASRS và xe chuyển tải công nghiệp.

1. Giải Mã Cấu Hình Mã Sản Phẩm AMS 107i 120

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật chuẩn từ nhà sản xuất Leuze:

AMS: Dòng cảm biến đo khoảng cách quang học (Absolute Measurement System).
100i: Thuộc Series AMS 100i thế hệ mới, tối ưu cho kích thước mỏng gọn và tốc độ cập nhật dữ liệu cao.
7i: Tích hợp cổng chuẩn truyền thông EtherNet/IP (Truyền dữ liệu vị trí trực tiếp về các PLC Rockwell / Allen-Bradley hay Omron).
120: Bán kính và khoảng cách đo tối đa đạt $120\text{ mét}$ ($200\text{ mm} \text{ đến } 120\text{ m}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến Laser Leuze AMS 107i 120 sở hữu nhiều ưu điểm vượt trội:

Độ chính xác tuyệt đối millimet VÀ Dải đo xa $120\text{m}$

Khả năng đo vị trí tuyệt đối từ $200\text{ mm} \text{ đến } 120\text{ mét}$ với độ lặp lại cao và độ sai số siêu nhỏ (chỉ $\pm 2\text{ mm}$), đảm bảo định vị chính xác vị trí dừng của thiết bị di chuyển.

Tích hợp cổng EtherNet/IP VÀ Màn hình OLCD trực quan

Giao tiếp trực tiếp qua mạng EtherNet/IP không cần bộ chuyển đổi, cho phép PLC đọc liên tục giá trị vị trí thực tế thời gian thực.
Trang bị màn hình hiển thị OLCD cùng phím bấm điều hướng ngay trên thân máy, hỗ trợ cài đặt địa chỉ IP, căn chỉnh tâm tia laser và chẩn đoán lỗi nhanh chóng.

Thiết kế kim loại cứng cáp VÀ Khả năng chống rung lắc

Thân vỏ làm bằng nhôm đúc nguyên khối chống va đập cơ học, chuẩn bảo vệ IP65/IP67 giúp cảm biến hoạt động bền bỉ trong môi trường nhà xưởng nhiều bụi bẩn, độ ẩm và rung động mạnh.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze AMS 107i 120

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series AMS 100i Optical Distance Sensors
Giao thức truyền thông	EtherNet/IP (Switch Ethernet 2 cổng tích hợp)
Dải khoảng cách đo	$200\text{ mm} \text{ đến } 120\text{ mét}$
Độ chính xác (Accuracy)	$\pm 2\text{ mm}$
Độ lặp lại (Repeatability)	$\pm 0.9\text{ mm}$
Thời gian cập nhật dữ liệu	$2\text{ ms}$
Nguồn sáng phát	Laser đỏ ($655\text{ nm}$, Laser Class 2)
Nguồn cấp vận hành	$18 \text{ đến } 30\text{ V DC}$
Cổng kết nối Bus/Nguồn	Giắc cắm M12 4-pin D-Coded & A-Coded
Vật liệu vỏ (Housing)	Nhôm đúc (Die-cast aluminum)
Nhiệt độ vận hành	$-5^\circ\text{C} \text{ đến } +50^\circ\text{C}$ (Phiên bản AMS 107i 120 H có bộ sấy đạt $-30^\circ\text{C}$)
Cấp bảo vệ vỏ (IP)	IP65 / IP67

4. Ứng Dụng Thực Tế Trong Định Vị Tự Động Hóa

Leuze AMS 107i 120 là giải pháp định vị vị trí tuyệt đối chuẩn xác:

Hệ Thống Kho Tự Động ASRS VÀ Xe Gắp Hàng (Stacker Cranes)

Định vị vị trí trục X/Y của xe gắp hàng tự động trong kho thông minh cao tầng, giúp xe di chuyển và dừng chính xác trước từng ô kệ hàng.

Cầu Trục Công Nghiệp VÀ Xe Chuyển Tải (Transfer Cars)

Giám sát và điều khiển vị trí di chuyển của cầu trục trong nhà máy sản xuất thép, cảng biển hoặc dây chuyền lắp ráp ô tô.

Mẹo kỹ thuật từ chuyên gia Leuze:

Tấm phản quang đi kèm: Để đạt khoảng cách đo $120\text{m}$, bắt buộc phải lắp đặt đối diện tấm phản quang chuyên dụng Leuze (ví dụ mã tấm phản quang Refactor tấm lớn 500x500mm hoặc 005202).

Tùy chọn chuẩn truyền thông khác: Nếu PLC của bạn sử dụng PROFINET, mã tương đương sẽ là AMS 108i 120, còn nếu dùng PROFIBUS sẽ là AMS 101i 120.
