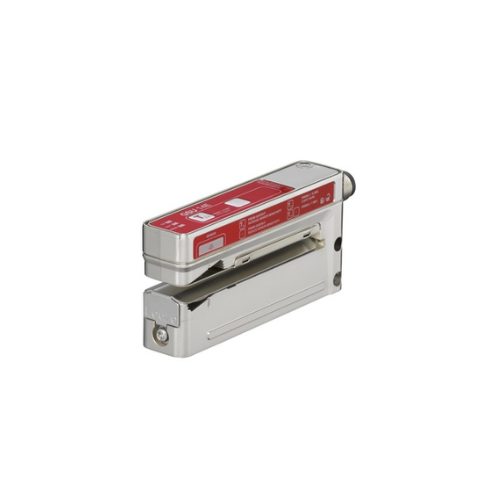

GSU14E/LGT.3-M12: Cảm Biến Siêu Âm Phát Hiện Nhãn Dán Dạng Chữ U Leuze Electronic

Leuze GSU14E/LGT.3-M12 (Part No.: 50142875) là dòng Cảm biến siêu âm dạng khe / chữ U (Ultrasonic Fork Sensor) chuyên dụng cho máy dán nhãn thuộc Series 14E của thương hiệu Leuze Electronic (Đức). Khác với cảm biến quang thông thường bị hạn chế bởi độ trong suốt của vật liệu, GSU14E sử dụng sóng siêu âm giúp nhận diện chính xác nhãn trong suốt (Clear-on-clear label), nhãn kim loại bóng, màng nilon mỏng cũng như các loại nhãn giấy mờ trên dây chuyền đóng gói tốc độ cao.

1. Giải Mã Cấu Hình Mã Sản Phẩm GSU14E/LGT.3-M12

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:

GSU: Cảm biến khe siêu âm phát hiện nhãn (Gabel-Sultraschall-Ultrasonic Sensor).
14E: Thuộc Series 14E thiết kế vỏ kim loại đúc Zinc mạ niken bền bỉ, chống rung động cơ học.
LGT: Tích hợp nút Teach-in thông minh trên thân và hỗ trợ cài đặt ngưỡng qua đường truyền tín hiệu Remote Teach.
.3: Cấu hình ngõ ra tín hiệu dạng Push-Pull (chuyển đổi linh hoạt PNP / NPN) với chế độ chuyển mạch Light-on / Dark-on.
M12: Đầu kết nối điện bằng giắc cắm tròn M12 4-pin Male hướng về phía sau.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến siêu âm Leuze GSU14E/LGT.3-M12 sở hữu nhiều đặc tính vận hành nổi bật:

Nhận diện nhãn trong suốt (Clear-on-clear) VÀ Độ phân giải cực cao

Nguyên lý đo suy giảm biên độ sóng siêu âm khi xuyên qua băng nhãn giúp phát hiện hoàn hảo các loại nhãn trong suốt dán trên màng trong suốt mà cảm biến quang thông thường chịu bó tay.
Phát hiện chính xác khoảng hở giữa các nhãn (Label gap) chỉ từ $2\text{ mm}$ và độ rộng nhãn tối thiểu $2\text{ mm}$.

Tốc độ phản hồi cực nhanh $0.2\text{ ms}$ VÀ Cài đặt Easy Teach

Thời gian phản hồi siêu tốc chỉ $200\text{ }\mu\text{s}$ ($0.2\text{ ms}$) cùng tần số chuyển mạch lên tới $2.000\text{ Hz}$, đáp ứng tốt cho các máy dán nhãn chạy với tốc độ hàng trăm mét/phút.
Cài đặt tự động đơn giản thông qua nút bấm Teach-in trực tiếp trên thân cảm biến hoặc kích hoạt xung từ PLC qua dây Remote Teach.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze GSU14E/LGT.3-M12 (50142875)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 14E Ultrasonic Fork Sensors
Mã đặt hàng (Part No.)	GSU14E/LGT.3-M12 (50142875)
Nguyên lý hoạt động	Cảm biến khe sử dụng sóng siêu âm (Ultrasonic gap sensor)
Độ rộng khe cắm (Fork width)	$4\text{ mm}$
Độ sâu khe cắm (Fork depth)	$80\text{ mm}$
Vật liệu phát hiện tối thiểu	Khoảng cách giữa 2 nhãn $\ge 2\text{ mm}$, Chiều rộng nhãn $\ge 2\text{ mm}$
Nguồn cấp vận hành	$12 \text{ đến } 30\text{ V DC}$ (Bảo vệ ngược cực & ngắn mạch)
Số lượng & Kiểu ngõ ra	$1 \times \text{Push-Pull}$ (Tương thích cả PNP và NPN)
Tần số chuyển mạch	$2.000\text{ Hz}$ ($2\text{ kHz}$)
Thời gian phản hồi	$0.2\text{ ms}$ ($200\text{ }\mu\text{s}$)
Phương thức cài đặt	Nút bấm Easy Teach-in trên thân hoặc qua dây Remote Teach
Vật liệu vỏ (Housing)	Kim loại nhôm/kẽm đúc mạ Niken (Die-cast zinc)
Kiểu kết nối điện	Giắc cắm tròn M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP65

4. Ứng Dụng Thực Tế Trong Máy Đóng Gói VÀ Ngành Dược Phẩm

Leuze GSU14E/LGT.3-M12 là giải pháp nhận diện nhãn tiêu chuẩn hàng đầu:

Máy Dán Nhãn Chai Lọ Trong Ngành Dược VÀ Mỹ Phẩm

Phát hiện chính xác vị trí mép nhãn trong suốt (Clear label), nhãn màng co mỏng, nhãn tráng kim loại (Foil label) dán trên chai lọ thủy tinh, chai nhựa PET.

Dây Chuyền In Đóng Gói VÀ Cuộn Màng Bao Bì

Kiểm soát vị trí dừng mép băng nhãn, phát hiện đứt cuộn màng dán hoặc đếm số lượng sản phẩm trên cuộn băng tải tự động.

Hướng dẫn cài đặt Teach-in nhanh từ kỹ sư Leuze:

Dynamic Teach (Cài đặt khi cuộn nhãn đang chạy): Nhấn giữ nút Teach khoảng $2\text{ giây}$, sau đó cho cuộn băng nhãn kéo qua khe cảm biến $2 \text{ đến } 3$ nhãn rồi nhấn nút Teach một lần nữa để xác nhận.

Static Teach (Cài đặt tĩnh): Đặt phần khe hở giữa 2 nhãn (Label gap) vào giữa khe cảm biến $\rightarrow$ Nhấn nút Teach $1$ lần $\rightarrow$ Đặt phần mặt nhãn vào khe cảm biến $\rightarrow$ Nhấn nút Teach lần thứ $2$ để hoàn tất.
