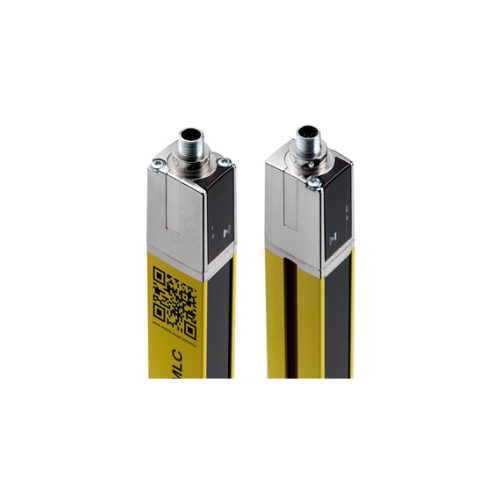

MLC510R30-1500
Xuất sứ: Germany
Nhà cung cấp: Song Thành Công
Hãng sản xuất: Leuze VietNam
Ứng dụng sản phẩm: các ngành sản xuất
0359643939MLC510R30-1500: Đầu Nhận Rào Chắn Quang An Toàn Leuze Electronic
Leuze MLC510R30-1500 (Part No.: 68001315) là thiết bị Đầu nhận (Receiver - R) thuộc hệ thống Rào chắn quang an toàn (Safety Light Curtain) dòng Series MLC 500 (cụ thể là thế hệ cơ bản MLC 510) do hãng Leuze Electronic (Đức) sản xuất.
Thiết bị đạt cấp độ an toàn cao nhất Type 4 / SIL 3 / PL e, sở hữu độ phân giải $30\text{ mm}$ (phát hiện bàn tay) và chiều cao vùng bảo vệ rộng $1.500\text{ mm}$ ($1.5\text{ mét}$), chuyên dùng để ngăn chặn tai nạn lao động quanh khu vực máy ép, robot và dây chuyền tự động.
1. Giải Mã Cấu Hình Mã Sản Phẩm MLC510R30-1500
Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:
-
MLC: Dòng rào chắn quang an toàn cao cấp (Modular Light Curtain).
-
510: Phân khúc Series MLC 510 tiêu chuẩn (Tự động khởi động lại - Automatic Reset, không cần bộ điều khiển ngoài phức tạp).
-
R: Đầu nhận tín hiệu (Receiver) — Tiếp nhận chùm tia quang học từ đầu phát.
-
30: Độ phân giải phát hiện $30\text{ mm}$ (Tối ưu cho việc bảo vệ bàn tay / Hand protection).
-
1500: Chiều cao vùng bảo vệ (Protective field height) đạt $1.500\text{ mm}$ ($1.5\text{ mét}$).
2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành
Thiết bị Leuze MLC510R30-1500 sở hữu nhiều ưu điểm vận hành an toàn:
Cấp độ an toàn cao nhất Type 4 / SIL 3 / PL e
-
Đáp ứng đầy đủ các tiêu chuẩn an toàn công nghiệp khắt khe nhất quốc tế: Type 4 (IEC/EN 61496), SIL 3 (IEC 61508) và Performance Level e (EN ISO 13849-1).
-
Ngõ ra an toàn kép $2 \times \text{OSSD PNP}$ có mạch giám sát chống ngắn mạch, lập tức ngắt nguồn dừng máy khẩn cấp khi chùm tia bị che chắn.
Thiết kế mỏng gọn VÀ Không có vùng mù (No blind zone)
-
Kích thước mặt cắt chỉ $29\text{ mm} \times 35.4\text{ mm}$ giúp dễ dàng gá lắp trong không gian hẹp.
-
Thiết kế quang học tràn viền giúp vùng bảo vệ kéo dài sát hai đầu mút, loại bỏ hoàn toàn "vùng mù" ở $2$ đầu gá.
Chống rung động & Nhiễu quang học cực tốt
-
Công nghệ quét tia thông minh chống nhiễu từ đèn huỳnh quang, ánh sáng mặt trời hoặc các cảm biến quang lân cận.
-
Vỏ nhôm đúc phủ sơn tĩnh điện màu vàng công nghiệp kháng va đập và chống rung đạt chuẩn IP65.
3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze MLC510R30-1500 (68001315)
| Tiêu chí kỹ thuật | Thông số chi tiết |
| Thương hiệu chế tạo | Leuze Electronic GmbH (Đức / Germany) |
| Dòng sản phẩm | Series MLC 500 Safety Light Curtains |
| Mã đặt hàng (Part No.) | MLC510R30-1500 (68001315) |
| Chức năng thiết bị | Đầu nhận tín hiệu an toàn (Receiver) |
| Cấp độ an toàn | Type 4 (IEC/EN 61496), SIL 3 (IEC 61508), PL e (EN ISO 13849-1) |
| Độ phân giải (Resolution) | $30\text{ mm}$ (Phát hiện bàn tay) |
| Chiều cao bảo vệ ($H_p$) | $1.500\text{ mm}$ ($1.5\text{ m}$) |
| Phạm vi hoạt động (Range) | $0 \text{ đến } 18\text{ mét}$ |
| Số lượng chùm tia (Beams) | $60\text{ tia}$ |
| Thời gian phản hồi | $15\text{ ms}$ |
| Ngõ ra an toàn (OSSD) | $2 \times \text{OSSD}$ transistor PNP (Chống ngắn mạch) |
| Nguồn cấp vận hành | $24\text{ V DC}$ ($\pm20\%$) |
| Kiểu kết nối điện | Giắc cắm M12 5-pin Male |
| Vật liệu vỏ (Housing) | Nhôm đúc tĩnh điện (Màu vàng RAL 1021) |
| Nhiệt độ vận hành | $-30^\circ\text{C} \text{ đến } +55^\circ\text{C}$ |
| Cấp bảo vệ vỏ (IP) | IP65 |
4. Sơ Đồ Thiết Lập Cặp Rào Chắn Quang Hoàn Chỉnh
Để tạo thành một bộ rào chắn quang an toàn hoạt động hoàn chỉnh, bắt buộc phải ghép cặp với đầu phát đối ứng:
[ Nguồn DC 24V / Tủ Điện ] [ Hệ Thống Dừng Máy Nhanh / PLC Safety ]
│ ▲
▼ │ (Tín hiệu OSSD)
┌──────────────────────────┐ 60 Tia quang hồng ngoại ┌──────────────────────────┐
│ MLC500T30-1500 │ Phạm vi xa tối đa 18m │ MLC510R30-1500 │
│ (Mã PN: 68000315) │ ═════════════════════════► │ (Mã PN: 68001315) │
│ ĐẦU PHÁT (Transmitter)│ │ ĐẦU NHẬN (Receiver) │
└──────────────────────────┘ └──────────────────────────┘
Mẹo lắp đặt VÀ chọn phụ kiện từ kỹ sư Leuze:
Mã đầu phát đối ứng: Bắt buộc sử dụng chung với đầu phát MLC500T30-1500 (PN: 68000315).
Chân đế gá lắp: Nên kết hợp sử dụng bộ gá xoay linh hoạt BT-2HF (PN: 560300) để dễ dàng căn chỉnh tâm tia quang học giữa hai đầu ở khoảng cách xa.
