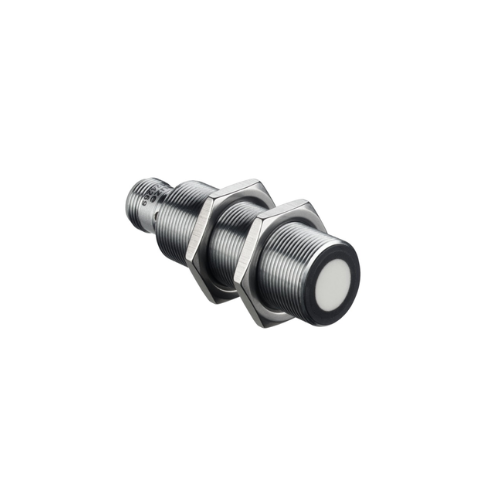

HTU418B-400/4TX-M12: Cảm Biến Siêu Âm Dạng Dòng M18 Leuze Electronic

Leuze HTU418B-400/4TX-M12 (Part No.: 50124269) là dòng Cảm biến siêu âm dạng hình trụ M18 (Ultrasonic Sensor) thuộc Series 418B của thương hiệu Leuze Electronic (Đức).

Lưu ý: Mặc dù hay được gọi chung là "cảm biến quang", mã HTU418B thực chất là Cảm biến Siêu âm (Ultrasonic). Thiết bị hoạt động theo nguyên lý phản hồi âm thanh (Diffuse reflection) kết hợp triệt tiêu nền (Background suppression), giúp nhận diện chính xác vật thể mà không bị ảnh hưởng bởi màu sắc, độ trong suốt hay bề mặt của vật liệu.

1. Giải Mã Cấu Hình Mã Sản Phẩm HTU418B-400/4TX-M12

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:

HTU: Cảm biến siêu âm đo/phát hiện vật thể bằng sóng âm.
418B: Thuộc Series 418B thế hệ mới, thiết kế hình trụ M18 bằng kim loại đồng mạ niken.
400: Khoảng cách đo và nhận diện tối đa đạt $400\text{ mm}$ ($0.025 \text{ đến } 0.4\text{ m}$).
4TX: Ngõ ra chuyển mạch kỹ thuật số PNP (Normally Open - NO) tích hợp nút bấm cài đặt ngưỡng Teach-in.
M12: Đầu kết nối điện chuẩn giắc cắm tròn M12 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến siêu âm Leuze HTU418B-400/4TX-M12 sở hữu nhiều ưu điểm vượt trội:

Không phụ thuộc màu sắc VÀ Nhận diện vật liệu trong suốt

Phát hiện cực tốt các vật thể trong suốt (chai thủy tinh, chai nhựa PET, màng nilon) hoặc bề mặt phản chiếu mạnh (kim loại bóng, chất lỏng) mà cảm biến quang thông thường khó nhận diện.

Triệt tiêu nền hiệu quả (Background Suppression) VÀ Cài đặt Teach-in

Tích hợp tính năng triệt tiêu nền giúp bỏ qua các vật cản nằm ngoài khoảng cách cài đặt.
Nút bấm Teach-in ngay trên thân cho phép thiết lập điểm chuyển mạch (Switching point) nhanh chóng và chính xác mà không cần phần mềm phức tạp.

Kháng nước & Bụi bẩn tiêu chuẩn IP67 / IP68

Thân vỏ kim loại M18 cứng cáp cùng chuẩn bảo vệ cao cấp IP67 / IP68, hoạt động ổn định trong môi trường nhà xưởng ẩm ướt hoặc nhiều bụi bẩn.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze HTU418B-400/4TX-M12 (50124269)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 418B Cylindrical Ultrasonic Sensors
Mã đặt hàng (Part No.)	HTU418B-400/4TX-M12 (50124269)
Nguyên lý hoạt động	Phản xạ sóng siêu âm có triệt tiêu nền (Background suppression)
Khoảng cách làm việc ($S_d$)	$25 \text{ đến } 400\text{ mm}$ ($0.025 \text{ đến } 0.4\text{ m}$)
Tần số sóng siêu âm	$310\text{ kHz}$
Tần số chuyển mạch	$7\text{ Hz}$
Thời gian phản hồi	$71\text{ ms}$
Nguồn cấp vận hành	$15 \text{ đến } 30\text{ V DC}$
Loại ngõ ra (Switching output)	$1 \times \text{PNP}$ (Chế độ Thường mở - NO)
Cài đặt ngưỡng	Nút bấm Teach-in trên thân
Vật liệu vỏ (Housing)	Kim loại đồng mạ niken (Nickel-plated brass)
Kích thước thân	M18 x 1 mm (Đường kính $\varnothing18\text{ mm} \times \text{Dài } 63\text{ mm}$)
Đầu kết nối điện	Giắc cắm M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67 / IP68

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Đóng Gói

Leuze HTU418B-400/4TX-M12 là giải pháp nhận diện đa năng:

Máy Đóng Chai Lọ VÀ Ngành Thực Phẩm - Đồ Uống

Phát hiện sự có mặt của chai lọ thủy tinh, chai nhựa PET trong suốt trên băng tải.
Giám sát mức phát hiện tràn/vắng mặt chất lỏng hoặc hạt nhựa trong phễu chứa.

Kiểm Soát Cuộn Màng VÀ Băng Tải Vật Liệu

Đo khoảng cách và kiểm soát độ võng của cuộn màng plastic, cuộn giấy hoặc phát hiện vật thể có bề mặt gồ ghề, màu tối.

Mẹo lựa chọn phiên bản đầu vuông (90° deflection):

Nếu không gian gá lắp theo chiều dọc bị hạn chế, Leuze có sẵn phiên bản đầu chiếu vuông góc $90^\circ$ là HTU418B-400.W/4TX-M12 (PN: 50129824) giúp hướng chùm tia ra bên hông dễ dàng.
