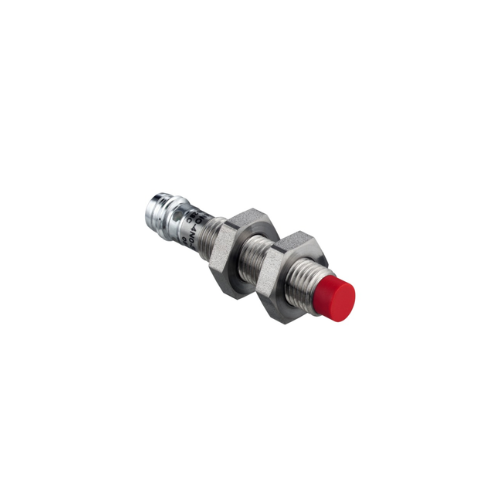

IS 208MM/4NO-2N5-S8.3: Cảm Biến Tiệm Cận Cảm Ứng Kim Loại Leuze Electronic

Leuze IS 208MM/4NO-2N5-S8.3 (Part No.: 50109646) là dòng cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor) kích thước siêu nhỏ M8 thuộc dòng Series 208 của thương hiệu Leuze Electronic (Đức). Thiết bị được thiết kế dạng thân ren kim loại hình trụ với ngõ ra PNP Thường Mở (NO), chuyên dùng để phát hiện sự có mặt của các vật thể bằng kim loại (sắt, thép, nhôm, đồng) ở khoảng cách gần mà không cần tiếp xúc vật lý.

1. Giải Mã Cấu Hình Mã Sản Phẩm IS 208MM/4NO-2N5-S8.3

Mã sản phẩm thể hiện chi tiết kích thước, khoảng cách phát hiện và kiểu kết nối từ Leuze:

IS: Cảm biến tiệm cận hoạt động theo nguyên lý cảm ứng từ (Inductive Sensor).
208: Dòng cảm biến vỏ kim loại kích thước đường kính M8 ($8\text{ mm}$).
MM: Vỏ ngoài làm bằng chất liệu đồng mạ niken dẻo dai (Metal / Brass nickel-plated).
4NO: Ngõ ra tín hiệu số dạng PNP, Thường Mở (Normally Open - NO).
2N5: Thiết kế dạng không phẳng (Non-embeddable / Non-flush) với phạm vi phát hiện định mức ($S_n$) đạt $2.5\text{ mm}$.
S8.3: Kết nối điện qua chân giắc cắm tròn tiêu chuẩn M8 3-pin male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến tiệm cận Leuze IS 208MM/4NO-2N5-S8.3 sở hữu nhiều đặc tính vận hành đáng tin cậy:

Phát hiện kim loại không tiếp xúc VÀ Độ bền cơ học cao

Nhờ nguyên lý biến thiên trường điện từ cao tần, cảm biến nhận biết chính xác chi tiết kim loại mà không bị mài mòn cơ học theo thời gian.
Vỏ đồng mạ niken mỏng gọn nhưng cứng cáp, chống va đập cơ học tốt và đạt cấp bảo vệ IP67 chống nước, chống bụi bẩn bám dính.

Tần số đáp ứng nhanh $3.000\text{ Hz}$ VÀ Bảo vệ mạch điện toàn diện

Tần số chuyển mạch lên tới $3.000\text{ Hz}$ ($3\text{ kHz}$), đáp ứng tốt cho các ứng dụng đếm vòng quay, kiểm tra bánh răng hoặc vị trí piston di chuyển tốc độ cao.
Tích hợp sẵn mạch bảo vệ ngắn mạch (Short-circuit protection), bảo vệ ngược cực (Polarity reversal protection) và chống xung điện áp đột ngột.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze IS 208MM/4NO-2N5-S8.3 (50109646)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 208 Inductive Sensors
Mã đặt hàng (Part No.)	IS 208MM/4NO-2N5-S8.3 (50109646)
Khoảng cách phát hiện ($S_n$)	$2.5\text{ mm}$ (Dạng lắp không phẳng - Non-flush)
Khoảng cách vận hành an toàn ($S_a$)	$0 \text{ đến } 2.0\text{ mm}$
Vật liệu phát hiện chuẩn	Thép Fe 360 ($24 \times 24 \times 1\text{ mm}$)
Ngõ ra tín hiệu (Switching output)	PNP - Thường mở (NO)
Tần số chuyển mạch (Switching freq.)	$3.000\text{ Hz}$ ($3\text{ kHz}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Độ gợn sóng $< 10\%$)
Dòng tải tối đa	$200\text{ mA}$
Kiểu lắp đặt cơ khí	Ren M8 $\times 1$, Chiều dài tổng $45\text{ mm}$
Kiểu kết nối điện	Đầu cắm tròn M8 3-pin Male
Vật liệu vỏ / Bề mặt cảm biến	Thân đồng mạ niken / Bề mặt nhựa PBT
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$-25^\circ\text{C} \text{ đến } +70^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Máy Tự Động Hóa VÀ Dây Chuyển Sản Xuất

Cảm biến tiệm cận Leuze IS 208MM/4NO-2N5-S8.3 là linh kiện phổ biến trên các hệ thống:

Giám Sát Vị Trí Xy-lanh, Tay Máy VÀ Khâu Cơ Khí

Xác định điểm dừng giới hạn (Limit sensing) của hành trình xy-lanh khí nén, bàn trượt cơ khí hoặc khớp quay robot.
Kiểm tra vị trí đóng/mở của khuôn gá, van công nghiệp hoặc nắp đậy kim loại.

Đếm Sản Phẩm VÀ Đếm Vòng Quay Bánh Răng

Đếm số lượng chi tiết kim loại, lon nhôm, hộp thiếc di chuyển trên băng tải.
Đo tốc độ quay của trục động cơ hoặc đếm răng của bánh răng kim loại nhờ tần số quét $3\text{ kHz}$.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm M8 3-pin của IS 208MM/4NO-2N5-S8.3:

Chân 1 (BN - Nâu): Nguồn dương $+10\text{ đến } 30\text{ VDC}$

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Tín hiệu ngõ ra PNP NO (Đấu vào PLC Input)

Lưu ý gá lắp: Do đây là cảm biến kiểu Non-flush (2N5), khi gá chìm vào khung kim loại cần để hở phần đầu nhựa đỏ nhô ra ít nhất $3\text{ mm}$ xung quanh để tránh cảm biến bị tác động nhầm bởi kim loại của gá kẹp.
