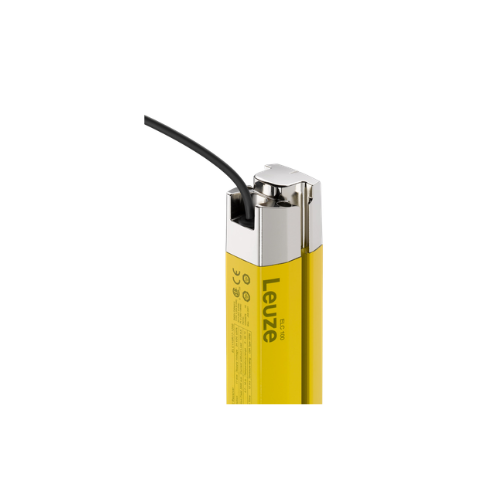

ELC100T30-1200: Màn Chắn Quang An Toàn Phát (Safety Light Curtain Transmitter) Leuze Electronic

Leuze ELC100T30-1200 (Part No.: 50149021) là đầu phát thuộc dòng màn chắn quang an toàn đa tia (Safety Light Curtain Transmitter) thế hệ mới Series ELC 100 của thương hiệu Leuze Electronic (Đức). Với thiết kế tối ưu hóa chi phí, cấu trúc nhỏ gọn và khả năng lắp đặt plug-and-play cực kỳ đơn giản, ELC100T30-1200 đạt chuẩn an toàn Type 4 / PL e / SIL 3, đóng vai trò phát các chùm tia hồng ngoại song song tạo thành rào chắn bảo vệ cơ thể (Hand/Body Protection) với chiều cao trường bảo vệ $1.200\text{ mm}$ khi kết hợp cùng đầu nhận ELC100R30-1200.

1. Giải Mã Cấu Hình Mã Sản Phẩm ELC100T30-1200

Mã sản phẩm thể hiện đầy đủ các thông số an toàn và kích thước từ nhà sản xuất Leuze:

ELC100: Dòng màn chắn quang an toàn thế hệ mới tối ưu chi phí (Economical Safety Light Curtain Series).
T: Đầu phát tín hiệu an toàn (Transmitter / Emitter).
30: Độ phân giải (Resolution) đạt $30\text{ mm}$, phù hợp cho ứng dụng bảo vệ bàn tay và cơ thể (Hand and Access Protection).
1200: Chiều cao trường bảo vệ (Protective Field Height) đạt $1.200\text{ mm}$ ($1.2\text{ mét}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Màn chắn quang an toàn Leuze ELC100T30-1200 sở hữu nhiều ưu điểm thiết kế tiên tiến:

Chuẩn an toàn cao nhất Type 4 / SIL 3 / PL e

Đáp ứng đầy đủ các tiêu chuẩn an toàn máy móc khắt khe nhất (IEC/EN 61496-1/-2 Type 4, ISO 13849-1 Performance Level e, IEC 62061 SIL 3).
Tự động đồng bộ hóa bằng ánh sáng (Optical synchronization) giữa đầu phát T và đầu nhận R mà không cần dây cáp nối trực tiếp giữa $2$ đầu.

Lắp đặt đơn giản VÀ Thân vỏ nhôm chống va đập IP65

Thiết kế gọn nhẹ với mặt cắt $34.7 \times 32.5\text{ mm}$, không có vùng mù (blind zone) ở hai đầu, giúp tối ưu diện tích lắp đặt trong khung máy.
Cắm và chạy (Plug and Play) không cần cấu hình phần mềm phức tạp. Vỏ hợp kim nhôm sơn phủ màu vàng an toàn đạt chuẩn IP65, hoạt động bền bỉ trong môi trường công nghiệp.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze ELC100T30-1200 (50149021)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series ELC 100 Safety Light Curtains
Mã đặt hàng (Part No.)	ELC100T30-1200 (50149021)
Loại thiết bị	Đầu phát an toàn (Safety Transmitter) - Dùng chung với đầu nhận ELC100R30-1200
Cấp an toàn (Safety Level)	Type 4 (IEC 61496), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Độ phân giải (Resolution)	$30\text{ mm}$ (Phát hiện bàn tay / Cánh tay)
Chiều cao bảo vệ ($H_{\text{PF}}$)	$1.200\text{ mm}$ ($1.2\text{ m}$)
Phạm vi hoạt động (Operating range)	$0.25\text{ đến } 6\text{ mét}$
Nguồn phát sáng	LED Hồng ngoại (Infrared LED, $850\text{ nm}$)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$, Bảo vệ ngược cực)
Kiểu kết nối điện	Cáp đúc sẵn liền thân dài $0.2\text{ m}$ tích hợp giắc cắm kim loại M12 4-pin
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy VÀ Tự Động Hóa

Leuze ELC100T30-1200 kết hợp với đầu nhận ELC100R30-1200 tạo thành hàng rào an toàn lý tưởng:

Bảo vệ khu vực làm việc của Máy Dập, Máy Ép VÀ Robot

Ngăn chặn người vận hành đưa tay vào vùng di chuyển nguy hiểm của khuôn dập, máy dập nhựa, máy đóng gói trong lúc máy đang chạy.
Dừng chuyển động của tay máy Robot ngay khi phát hiện có sự xâm nhập qua rào chắn $1.2\text{m}$.

Giám sát vị trí thao tác trên Dây Chuyền Lắp Ráp VÀ Băng Tải

Giám sát lối vào của khu vực cấp phôi tự động, trạm dán nhãn, máy đóng thùng carton.
Bảo vệ an toàn cho công nhân tại các trạm kiểm tra chất lượng trên dây chuyền sản xuất.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm M12 4-pin của đầu phát ELC100T30-1200: Chân 1 ($+24\text{ VDC}$ - Nâu), Chân 3 ($0\text{V}$ - Xanh dương), Chân 2 và Chân 4 (Không sử dụng / Dùng cho chức năng nội bộ). Vì đây là đầu phát, chỉ cần cấp nguồn $24\text{ VDC}$ chuẩn là thiết bị sẽ tự động phát chùm tia đồng bộ với đầu nhận ELC100R30-1200.
