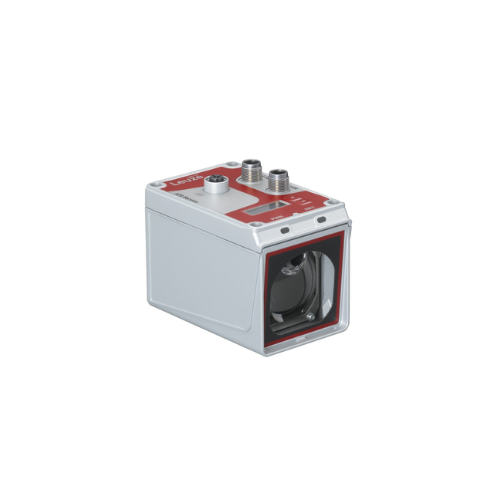

AMS 108i 40 / AMS 308i 40: Cảm Biến Đo Khoảng Cách VÀ Vị Trí Laser SSI Leuze Electronic

Leuze AMS 108i 40 (Part No.: 50113674 – thuộc hệ AMS 100i / AMS 300i) là cảm biến đo khoảng cách Laser quang học chính xác cao chuyên dụng cho các bài toán xác định vị trí tuyệt đối trong hệ thống kho tự động và cần trục công nghiệp từ Leuze Electronic (Đức). Với nguyên lý đo thời gian bay của chùm tia ($TOF$) cùng giao diện chuẩn nối tiếp SSI (Synchronous Serial Interface), thiết bị phản hồi vị trí thời gian thực cực nhanh với độ phân giải milimet.

1. Giải Mã Cấu Hình Mã Sản Phẩm AMS 108i 40 / AMS 308i 40

Mã sản phẩm thể hiện các đặc tính giao tiếp truyền thông và dải khoảng cách hoạt động của thiết bị:

AMS: Hệ thống đo khoảng cách Laser quang học công nghiệp cao cấp (Advanced Measurement System).
100i / 300i: Dòng cảm biến đo vị trí thế hệ mới tích hợp giao diện điều khiển chuẩn công nghiệp, vỏ kim loại chống rung va đập.
8i: Trang bị chuẩn giao tiếp ngõ ra SSI (Synchronous Serial Interface) chuyên dụng kết nối trực tiếp với bộ đếm tốc độ cao hoặc thẻ PLC SSI.
40: Phạm vi đo khoảng cách vị trí hoạt động tối đa $40\text{ mét}$ ($0.2\text{ đến } 40\text{ m}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến đo vị trí Laser Leuze AMS 108i 40 mang lại nhiều ưu điểm vận hành tối ưu:

Giao diện SSI tốc độ cao VÀ Độ lặp lại $\pm 0.9\text{ mm}$

Truyền dữ liệu vị trí liên tục theo thời gian thực chuẩn giao thức SSI giúp bộ điều khiển PLC/Servo phản hồi ngay lập tức mà không bị trễ chu kỳ Bus truyền thông.
Dải đo từ $200\text{ mm} \text{ đến } 40.000\text{ mm}$ với độ chính xác cao (độ lặp lại $\pm 0.9\text{ mm}$), đảm bảo định vị xe gắp, bàn nâng chính xác từng milimet.

Tích hợp màn hình LCD hiển thị VÀ Cấu trúc vỏ đúc chắc chắn

Màn hình LCD đa ngôn ngữ tích hợp sẵn trên thiết bị hiển thị trực tiếp giá trị khoảng cách đo và trạng thái tín hiệu SSI, hỗ trợ đặt lại mốc gốc Zero dễ dàng.
Cấp bảo vệ IP65 chịu được môi trường rung sóc mạnh trên các thiết bị di chuyển cao tốc như xe trung chuyển RGV, cẩu trục.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze AMS 108i 40 (50113674)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series AMS 100i / 300i (SSI Distance Sensor)
Mã đặt hàng (Part No.)	AMS 108i 40 / AMS 308i 40 (50113674)
Dải khoảng cách đo	$200\text{ mm} \text{ đến } 40.000\text{ mm}$ ($0.2\text{–}40\text{ m}$)
Độ lặp lại (Repeatability)	$\pm 0.9\text{ mm}$
Độ phân giải (Resolution)	$0.1\text{ mm} \text{ đến } 1\text{ mm}$ (Có thể cấu hình)
Nguồn cấp vận hành	$18\text{ đến } 30\text{ V DC}$
Giao diện truyền thông	SSI (Synchronous Serial Interface) / Switching I/O
Tần số xung Clock SSI	$80\text{ kHz} \text{ đến } 800\text{ kHz}$
Nguồn phát Laser	Laser đỏ (Class 2 / Class 1, Wavelength $655\text{ nm}$)
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$-5^\circ\text{C} \text{ đến } +50^\circ\text{C}$ (Tùy chọn $-30^\circ\text{C}$ có bộ sưởi)

4. Ứng Dụng Thực Tế Trong Định Vị VÀ Xe Tự Hành

Leuze AMS 108i 40 là giải pháp định vị chính xác ưu tiên cho ngành tự động hóa kho bãi:

Hệ thống Kho tự động (AS/RS) VÀ Xe trung chuyển RGV / AGV

Cung cấp dữ liệu vị trí tọa độ $X/Y$ phản hồi liên tục cho PLC điều khiển xe gắp hàng Stacker Crane trong kho cao tầng.
Giám sát hành trình di chuyển dọc đường ray của xe trung chuyển RGV tốc độ cao.

Cầu trục Công nghiệp VÀ Bàn nâng hạ

Xác định vị trí điểm dừng cho xe con (Trolley) và cầu trục trong xưởng cơ khí, kho thép.
Giám sát chiều cao hành trình nâng của các bàn nâng công nghiệp.

Mẹo vận hành chuẩn từ chuyên gia: Để kết nối giao diện SSI của cảm biến Leuze AMS 108i 40 vào PLC (như Siemens S7-1200/1500 với module TM Count/SSI), bạn cần định dạng đúng độ dài mã dữ liệu (Binary hoặc Gray code, mặc định $24\text{-bit}$ / $25\text{-bit}$). Bắt buộc sử dụng cáp xoắn đôi có lớp bọc kim chống nhiễu (Shielded Twisted Pair) cho đường truyền SSI để đảm bảo không bị mất xung dữ liệu khi thiết bị di chuyển.
