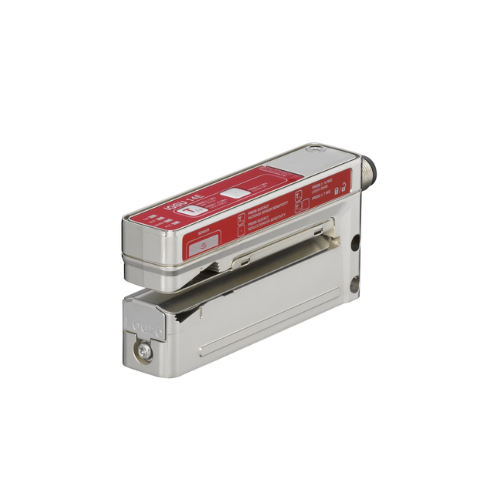

IGSU 14E/1WT.3-M12: Cảm Biến Siêu Âm Dạng Móng Ngựa Phát Hiện Nhãn VÀ Canh Biên Leuze Electronic

Leuze IGSU 14E/1WT.3-M12 (Part No.: 50142874) là dòng cảm biến siêu âm dạng móng ngựa (Ultrasonic Forked Sensor) chuyên dụng cao cấp thuộc Series 14E của thương hiệu Leuze Electronic (Đức). Khác với các dòng cảm biến quang thông thường bị hạn chế bởi độ trong suốt của vật liệu, cảm biến IGSU 14E ứng dụng công nghệ sóng siêu âm để nhận diện chính xác khoảng trống giữa các nhãn dán (kể cả nhãn trong suốt trên nền màng trong suốt) và phát hiện mối nối/mối nối băng keo (splice detection) trên dây chuyền dán nhãn tốc độ cao.

1. Giải Mã Cấu Hình Mã Sản Phẩm IGSU 14E/1WT.3-M12

Mã sản phẩm thể hiện chi tiết các đặc tính kỹ thuật và kiểu ngõ ra từ Leuze:

IGSU: Cảm biến dạng móng ngựa đo bằng công nghệ sóng siêu âm chuyên phát hiện nhãn và mối nối dán.
14E: Thế hệ vỏ kim loại mạ niken cao cấp, thiết kế mỏng gọn tối ưu cho việc lắp đặt trên băng tải dán nhãn.
1WT: Tích hợp nút cài đặt thông minh EasyTeach một chạm và giao diện truyền thông kỹ thuật số IO-Link.
.3: Cấu hình phát hiện nâng cao cho các loại nhãn mỏng, nhãn kim loại hoặc nhãn trong suốt khó nhận biết.
M12: Kiểu kết nối nguồn và tín hiệu qua giắc cắm kim loại chuẩn M12 4-pin.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến siêu âm canh biên / đọc nhãn Leuze IGSU 14E/1WT.3-M12 sở hữu nhiều đặc tính vận hành vượt trội:

Phát hiện hoàn hảo mọi chất liệu nhãn VÀ Không phụ thuộc màu sắc hay độ trong suốt

Nhờ nguyên lý sóng siêu âm đo độ dày mật độ vật liệu, cảm biến dễ dàng đọc được nhãn trong suốt (Clear-on-Clear labels), nhãn giấy, nhãn kim loại màng nhôm hay nhãn in họa tiết phức tạp.
Phát hiện chính xác các vết nối cuộn nhãn (Splice detection) để điều khiển máy ngừng hoặc bỏ qua vị trí lỗi.

Tốc độ xử lý siêu nhanh VÀ Cài đặt Teach-In một chạm

Tần số chuyển mạch lên tới $3.000\text{ Hz}$ ($3\text{ kHz}$) cùng thời gian phản hồi cực ngắn $0.2\text{ ms}$, đáp ứng tốt cho các máy dán nhãn tự động chạy với tốc độ hàng trăm mét/phút.
Trang bị nút nhấn EasyTeach trên thân máy cùng khả năng cấu hình từ xa qua IO-Link, giúp việc cài đặt mẫu nhãn mới diễn ra chỉ trong vài giây.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze IGSU 14E/1WT.3-M12 (50142874)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 14E Ultrasonic Forked Sensors
Mã đặt hàng (Part No.)	IGSU 14E/1WT.3-M12 (50142874)
Nguyên lý hoạt động	Sóng siêu âm xuyên qua (Ultrasonic Through-Beam)
Độ rộng khe móng ngựa (Fork width)	$3.3\text{ mm}$
Độ sâu khe móng ngựa (Fork depth)	$70\text{ mm}$
Kích thước khoảng trống nhãn tối thiểu	$2\text{ mm}$
Nguồn cấp vận hành	$18\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Chuẩn giao tiếp truyền thông	IO-Link 1.1 (COM2)
Tín hiệu ngõ ra	Push-Pull / PNP / NPN (Tự động thích ứng)
Tần số chuyển mạch (Switching freq.)	$3.000\text{ Hz}$ ($3\text{ kHz}$)
Thời gian phản hồi	$0.2\text{ ms}$ ($200\text{ µs}$)
Vật liệu vỏ	Kim loại đúc mạ niken (Zinc die-cast nickel-plated)
Kiểu kết nối điện	Giắc cắm kim loại M12 4-pin
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Ngành Đóng Gói VÀ Dán Nhãn Tự Động

Leuze IGSU 14E/1WT.3-M12 là tiêu chuẩn hàng đầu trên các dòng máy đóng gói hiện đại:

Máy Dán Nhãn Chai Lọ, Bao Bì VÀ Dược Phẩm

Định vị chính xác mép nhãn và khoảng trống giữa các nhãn dán chai nước, hộp thuốc, mỹ phẩm.
Giải quyết triệt để bài toán nhận diện nhãn màng trong suốt (Clear-on-Clear) mà các dòng cảm biến quang dạng khe (GSU/GS) bị hạn chế.

Phát Hiện Mối Nối Cuộn Băng (Splice Detection) VÀ Canh Biên Cuộn Màng

Nhận diện đoạn dán nối giữa $2$ cuộn màng/cuộn giấy để máy tự động phân loại hoặc loại bỏ sản phẩm bị dính băng keo nối.
Giám sát vị trí mép biên của cuộn giấy, cuộn màng mỏng di chuyển trong máy in offset và máy xả cuộn.

Mẹo cài đặt chuẩn từ chuyên gia: Để thực hiện Teach-in nhanh cho IGSU 14E/1WT.3-M12:

Cài đặt tĩnh (Auto-Teach): Đặt phần đế mang nhãn (backing paper) vào khe cảm biến và giữ nút Teach khoảng $2\text{ giây}$ cho đến khi đèn LED nhấp nháy, sau đó kéo đoạn có nhãn qua khe và nhấn nhẹ nút Teach thêm $1$ lần nữa.

Cài đặt động (Dynamic Teach): Nhấn giữ nút Teach và cho cuộn nhãn chạy liên tục qua khe, sau đó nhả nút ra – cảm biến sẽ tự động đo và ghi nhớ mức chênh lệch tín hiệu giữa nhãn và khoảng trống.
