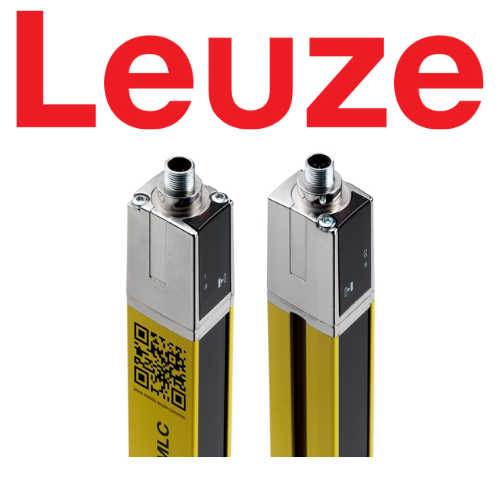

MLC500T30-1500: Đầu Phát Rào Chắn Quang An Toàn Leuze Electronic

Leuze MLC500T30-1500 (Part No.: 68000315) là thiết bị Đầu phát (Transmitter - T) thuộc hệ thống Rào chắn quang an toàn (Safety Light Curtain) dòng Series MLC 500 do thương hiệu Leuze Electronic (Đức) chế tạo.

Đạt chuẩn an toàn quốc tế cao nhất Type 4 / SIL 3 / PL e, MLC500T30-1500 đóng vai trò phát chùm tia hồng ngoại song song có độ phân giải $30\text{ mm}$ (bảo vệ bàn tay) trên dải chiều cao $1.500\text{ mm}$ ($1.5\text{ mét}$), ghép cặp hoàn hảo với đầu nhận MLC510R30-1500 (Receiver) để bảo vệ vùng nguy hiểm quanh khu vực máy móc.

1. Giải Mã Cấu Hình Mã Sản Phẩm MLC500T30-1500

Ký hiệu mã thể hiện đầy đủ thông số kỹ thuật chuẩn từ nhà sản xuất Leuze:

MLC: Dòng rào chắn quang an toàn công nghiệp (Modular Light Curtain).
500: Thuộc thế hệ Series MLC 500 thiết kế mô-đun hóa, tối ưu độ bền cơ học.
T: Thiết bị Đầu phát (Transmitter) — Tạo và phát chùm tia hồng ngoại.
30: Độ phân giải khoảng cách giữa các tia là $30\text{ mm}$ (Phát hiện và bảo vệ bàn tay).
1500: Chiều cao vùng bảo vệ (Protective field height) đạt $1.500\text{ mm}$ ($1.5\text{ mét}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Đầu phát Leuze MLC500T30-1500 sở hữu nhiều ưu điểm vận hành vượt trội:

Đạt tiêu chuẩn an toàn cao nhất Type 4 / SIL 3 / PL e

Đáp ứng đầy đủ các tiêu chuẩn an toàn công nghiệp khắt khe nhất: Type 4 (IEC/EN 61496), SIL 3 (IEC 61508) và Performance Level e (EN ISO 13849-1).
Hệ thống mạch điện tử kiểm soát phát tia độc lập tích hợp mạch bảo vệ ngược cực, quá áp và ngắn mạch.

Thiết kế tràn viền không vùng mù (No Blind Zone)

Cấu trúc vỏ nhôm siêu mỏng ($29\text{ mm} \times 35.4\text{ mm}$) giúp tiết kiệm không gian gá lắp.
Mắt phát quang học bố trí tràn sát hai đầu mút, loại bỏ hoàn toàn góc chết/vùng mù, đảm bảo an toàn tuyệt đối khi ghép nối nối tiếp.

Đồng bộ hóa quang học thông minh (Optical Synchronization)

Không cần cáp kết nối đồng bộ trực tiếp giữa đầu phát và đầu nhận (truyền thông đồng bộ qua chính chùm tia quang học), giúp đơn giản hóa việc đi dây tủ điện và giảm chi phí vật tư.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze MLC500T30-1500 (68000315)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series MLC 500 Safety Light Curtains
Mã đặt hàng (Part No.)	MLC500T30-1500 (68000315)
Chức năng thiết bị	Đầu phát tín hiệu an toàn (Transmitter)
Cấp độ an toàn	Type 4 (IEC/EN 61496), SIL 3 (IEC 61508), PL e (EN ISO 13849-1)
Độ phân giải (Resolution)	$30\text{ mm}$ (Phát hiện bàn tay)
Chiều cao bảo vệ ($H_p$)	$1.500\text{ mm}$ ($1.5\text{ m}$)
Phạm vi hoạt động (Range)	$0 \text{ đến } 18\text{ mét}$
Số lượng chùm tia (Beams)	$60\text{ tia}$ hồng ngoại ($940\text{ nm}$)
Đồng bộ hóa (Sync)	Đồng bộ qua chùm tia quang học (không cần dây nối Sync)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm20\%$)
Dòng tiêu thụ	$50\text{ mA}$
Kiểu kết nối điện	Giắc cắm M12 5-pin Male
Vật liệu vỏ (Housing)	Nhôm đúc phủ sơn tĩnh điện (Vàng RAL 1021) / Nắp nhựa đúc
Nhiệt độ vận hành	$-30^\circ\text{C} \text{ đến } +55^\circ\text{C}$
Cấp bảo vệ vỏ (IP)	IP65

4. Sơ Đồ Ghép Cặp Hệ Thống Rào Chắn Quang Hoàn Chỉnh

Đầu phát MLC500T30-1500 bắt buộc phải kết hợp với đầu nhận đối ứng để tạo thành hệ thống an toàn hoàn chỉnh:

Plaintext

[ Nguồn DC 24V Tủ Điện ]                                     [ Mạch An Toàn Dừng Máy / Safe PLC ]
         │                                                                     ▲
         ▼                                                                     │ (Ngõ ra an toàn OSSD)
┌──────────────────────────┐    60 Tia quang hồng ngoại     ┌──────────────────────────┐
│  MLC500T30-1500          │    Khoảng cách ≤ 18 mét       │  MLC510R30-1500          │
│   (Mã PN: 68000315)      │ ═════════════════════════► │   (Mã PN: 68001315)      │
│     ĐẦU PHÁT (Transmitter)│                           │     ĐẦU NHẬN (Receiver)    │
└──────────────────────────┘                                └──────────────────────────┘

Mẹo kỹ thuật từ chuyên gia Leuze:

Mã đầu nhận tương thích: Kết hợp trực tiếp với đầu nhận tiêu chuẩn MLC510R30-1500 (PN: 68001315) hoặc các phiên bản nâng cao như MLC520R30-1500, MLC530R30-1500 nếu cần thêm chức năng Muting / Blanking.

Cáp cắm điện: Sử dụng cáp nguồn M12 5-pin tiêu chuẩn (ví dụ: KD U-M12-5A-P1-050) để cấp nguồn $24\text{V DC}$ cho đầu phát.
