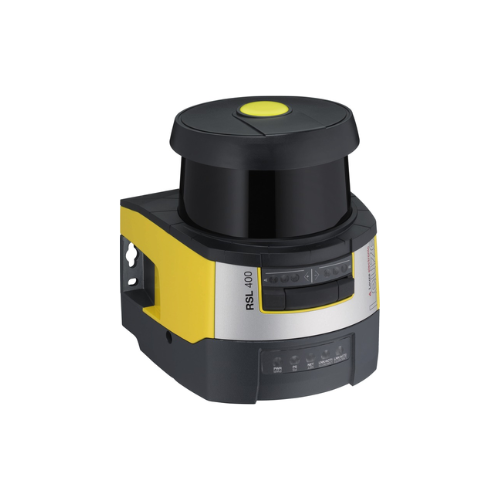

RSL455P-XL/CU400P-3M12: Cảm Biến Laser Scanner An Toàn Cao Cấp Leuze Electronic Chính Hãng

Leuze RSL455P-XL/CU400P-3M12 (Part No.: 53800329) là bộ cảm biến quét Laser an toàn (Safety Laser Scanner) thuộc Series RSL 400 đỉnh cao của thương hiệu Leuze Electronic (Đức). Khác với các dòng cảm biến quang thông thường, thiết bị này là một hệ thống giám sát không gian $270^\circ$ thông minh tích hợp công nghệ đo thời gian bay của chùm tia ($TOF$), đạt các tiêu chuẩn an toàn công nghiệp khắt khe nhất (PL e / SIL 3 / Type 3).

Sản phẩm là sự kết hợp hoàn hảo giữa đầu quét Laser an toàn RSL455P-XL và đế kết nối thông minh CU400P-3M12, chuyên dùng để bảo vệ khu vực làm việc của Robot, chống va chạm cho xe tự hành AGV/AMR và giám sát lối truy cập nguy hiểm.

1. Giải Mã Cấu Hình Bộ Cảm Biến RSL455P-XL/CU400P-3M12

Hệ thống được cấu thành từ 2 bộ phận tách biệt giúp tối ưu chi phí bảo trì và thay thế:

Đầu Quét Laser An Toàn (Scanner Head): RSL455P-XL

RSL 400: Dòng Laser Scanner an toàn thế hệ mới của Leuze.
455P: Dòng cao cấp hỗ trợ cấu hình đa vùng bảo vệ (đến $100$ tập vùng bảo vệ), tích hợp giao tiếp ngõ ra an toàn OSCSD và điều khiển chuyển vùng theo tốc độ/hướng di chuyển.
XL: Dải khoảng cách bảo vệ an toàn cực đại ($8.25\text{ mét}$) và dải cảnh báo lên tới $20\text{ mét}$.

Đế Kết Nối Thông Minh (Connection Unit): CU400P-3M12

CU400P: Đế cắm chứa bộ nhớ lưu trữ tham số cài đặt (giúp thay đầu quét mới mà không cần nạp lại phần mềm).
3M12: Trang bị $3$ cổng cắm giắc kim loại chuẩn M12 (gồm cổng Ethernet cấu hình và cổng I/O ngõ ra an toàn).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến Laser Scanner Leuze RSL455P-XL/CU400P-3M12 sở hữu nhiều thông số vận hành dẫn đầu thị trường:

Bán kính bảo vệ $8.25\text{m}$ VÀ Góc quét siêu rộng $270^\circ$

Cung cấp dải bảo vệ an toàn thực tế lên tới $8.25\text{ m}$ – rộng nhất trong phân khúc, kết hợp góc quét bao quát $270^\circ$ giúp giảm thiểu số lượng cảm biến cần trang bị trên 1 cỗ máy hoặc xe AGV.
Cho phép thiết lập đồng thời tới $100$ tập vùng bảo vệ (Field pairs) linh hoạt, phù hợp cho xe tự hành AGV thay đổi quỹ đạo di chuyển liên tục.

Thiết kế dạng mô-đun VÀ Màn hình hiển thị tích hợp

Đầu quét và đế kết nối tách rời: Khi cần hiệu chuẩn hay bảo trì, kỹ thuật viên chỉ cần tháo đầu quét RSL455P mà không cần tháo dây cáp hay đấu nối lại đế CU400P.
Màn hình hiển thị LED/LCD đa thông tin ngay trên mặt trước giúp kiểm tra trạng thái góc quét, mã lỗi và vùng bảo vệ trực quan mà không cần cắm máy tính.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze RSL455P-XL/CU400P-3M12

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series RSL 400 (Safety Laser Scanner)
Mã đặt hàng bộ đầy đủ	RSL455P-XL/CU400P-3M12 (53800329)
Cấp độ an toàn (Safety level)	Type 3 (IEC/EN 61496), SIL 2 / SILCL 2 (IEC 62061), PL d / PL e (ISO 13849-1)
Góc quét giám sát	$270^\circ$
Bán kính vùng an toàn ($S_{\text{g}}$)	$0\text{ đến } 8.25\text{ mét}$
Bán kính vùng cảnh báo	$0\text{ đến } 20\text{ mét}$
Độ phân giải phát hiện	$30\text{ mm}, 40\text{ mm}, 50\text{ mm}, 70\text{ mm}, 150\text{ mm}$ (Tùy chỉnh chọn bảo vệ bàn tay/chân/thân thể)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$)
Tín hiệu ngõ ra an toàn	$2 \times$ Cặp ngõ ra an toàn bán dẫn OSSD (PNP)
Giao tiếp cấu hình	Ethernet TCP/IP qua giắc M12 (Phần mềm Sensor Studio)
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +50^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Xe Tự Hành AGV/AMR

Leuze RSL455P-XL/CU400P-3M12 là giải pháp an toàn cao cấp không thể thiếu trong các nhà máy thông minh:

Chống va chạm VÀ Điều hướng cho xe tự hành AGV / AMR

Giám sát khoảng cách di chuyển phía trước và xung quanh xe AGV. Khi phát hiện con người hoặc vật cản:
- Vùng cảnh báo xa ($20\text{ m}$): Giảm tốc độ xe.
- Vùng an toàn gần ($8.25\text{ m}$): Kích hoạt phanh dừng khẩn cấp ngay lập tức.
Xuất dữ liệu đám mây điểm (Measurement data) qua Ethernet phục vụ bài toán bản đồ hóa và điều hướng SLAM.

Bảo vệ khu vực làm việc của Robot công nghiệp VÀ Băng tải tự động

Giám sát mặt phẳng không gian xung quanh Cell Robot hàn, Robot gắp hàng Palletizing mà không cần làm rào chắn vật lý gây vướng víu.

Mẹo vận hành chuẩn từ chuyên gia: Để cấu hình hình dạng các vùng bảo vệ (Protection fields) cho RSL455P-XL, bạn cần tải phần mềm miễn phí Leuze Sensor Studio kết nối qua cổng Ethernet M12. Nhờ đế cắm CU400P-3M12, toàn bộ dữ liệu cấu hình vùng quét sẽ được lưu trực tiếp trên đế; nếu thiết bị gặp sự cố cơ học, bạn chỉ cần cắm đầu quét RSL455P mới vào đế là hệ thống tự động nhận diện và vận hành lại ngay lập tức.
