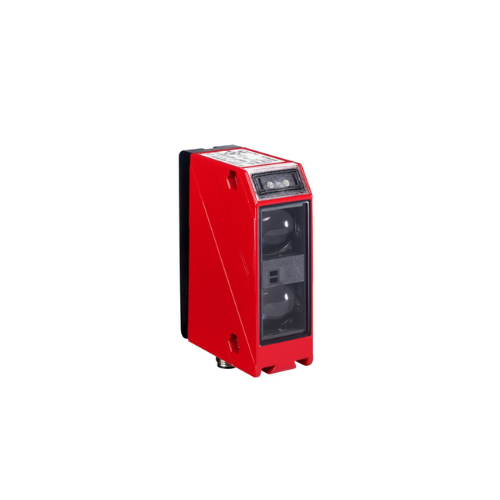

HRT 96M/P-1630-800-41: Cảm Biến Quang Khuếch Tán Tán Xạ Có Triệt Tiêu Nền (Background Suppression) Leuze Electronic

Leuze HRT 96M/P-1630-800-41 (Part No.: 50025114) là dòng cảm biến quang khuếch tán phản xạ (Diffuse Reflection Sensor) tích hợp tính năng Triệt tiêu nền bằng công nghệ quang học (Background Suppression - BGS) thuộc Series 96 nổi tiếng của thương hiệu Leuze Electronic (Đức). Với thiết kế vỏ kim loại đúc siêu bền, thiết bị có khả năng nhận biết chính xác vật thể ở khoảng cách xa mà không bị ảnh hưởng bởi màu sắc, độ bóng của bề mặt vật tư hoặc các hậu cảnh phản quang phía sau.

1. Giải Mã Cấu Hình Mã Sản Phẩm HRT 96M/P-1630-800-41

Mã sản phẩm thể hiện đầy đủ các đặc tính cơ lý và ngõ ra của cảm biến từ Leuze:

HRT: Dòng cảm biến quang khuếch tán có tính năng triệt tiêu nền (Handling Reflection with Triangulation/BGS).
96M: Dòng kích thước lớn công nghiệp nặng với thân vỏ bằng Kim loại đúc Metal Housing (Kim loại mạ/chống ăn mòn).
P: Ngõ ra kích hoạt dạng PNP (Transistor).
1630: Cấu hình ống kính quang học tầm xa tích hợp nguồn phát ánh sáng Hồng ngoại ($880\text{ nm}$).
800: Dải khoảng cách phát hiện giới hạn đạt tối đa $800\text{ mm}$ ($0.8\text{ m}$).
41: Kết nối nguồn/tín hiệu thông qua giắc cắm kim loại chuẩn M12 $4\text{-pin}$.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Leuze HRT 96M/P-1630-800-41 sở hữu nhiều đặc tính vận hành vượt trội:

Triệt tiêu nền hiệu quả VÀ Không phụ thuộc vào màu sắc vật thể

Ứng dụng nguyên lý đo góc Tam giác quang học (Optical Triangulation), giúp phát hiện vật thể chính xác dù vật thể có màu đen tuyền, bề mặt bóng mờ hay bề mặt kim loại.
Loại bỏ hoàn toàn tín hiệu nhiễu từ các chi tiết máy, băng tải hoặc người qua lại nằm ngoài khoảng cách đã cài đặt ($>800\text{ mm}$).

Vỏ kim loại IP67/IP69K chịu lực VÀ Điều chỉnh khoảng cách linh hoạt

Vỏ hợp kim đúc nguyên khối đạt cấp bảo vệ IP67/IP69K, chịu va đập mạnh, chống rung lắc và chống bám bụi/nước công nghiệp cực tốt.
Trang bị trục xoay vặn tinh chỉnh khoảng cách tác động (Potentiometer) trực quan ngay trên thân máy, đi kèm LED báo trạng thái nguồn và ngõ ra.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze HRT 96M/P-1630-800-41 (50025114)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 96 Heavy-Duty Optical Sensors
Mã đặt hàng (Part No.)	HRT 96M/P-1630-800-41 (50025114)
Nguyên lý hoạt động	Khuếch tán có triệt tiêu nền (Diffuse with Background Suppression)
Khoảng cách phát hiện ($S_{\text{w}}$)	$100\text{ đến } 800\text{ mm}$ (Điều chỉnh qua Potentiometer)
Nguồn phát sáng	LED Hồng ngoại (Infrared LED, $880\text{ nm}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngược cực)
Kiểu ngõ ra	$1 \times \text{PNP}$ (Tích hợp Light/Dark-switching tùy nối dây)
Tần số chuyển mạch (Switching freq.)	$1.000\text{ Hz}$ ($1\text{ kHz}$)
Thời gian phản hồi	$0.5\text{ ms}$
Vật liệu vỏ	Kim loại đúc (Metal housing) + Thấu kính Glass/Plastic
Kiểu kết nối điện	Giắc cắm kim loại M12 $4\text{-pin}$
Cấp bảo vệ vỏ (IP)	IP67, IP69K
Nhiệt độ vận hành	$-20^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Công Nghiệp Nặng VÀ Logistics

Leuze HRT 96M/P-1630-800-41 được thiết kế cho các môi trường công nghiệp khắc nghiệt:

Kiểm tra Pallet VÀ Khai thác Kho bãi tự động (AS/RS)

Phát hiện sự có mặt của Pallet gỗ, Pallet nhựa đen hoặc thùng hàng trên băng tải con lăn.
Giám sát vị trí dừng của xe nâng, đầu gắp tự động trong nhà kho công nghiệp.

Dây chuyền Ô tô, Gỗ VÀ Chế tạo Cơ khí

Phát hiện thân xe, chi tiết cơ khí kim loại di chuyển qua các trạm hàn tự động.
Đếm và định vị tấm gỗ, vật liệu xây dựng trên dây chuyền sản xuất có nhiều bụi bẩn và độ rung cao.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm M12 $4\text{-pin}$ của HRT 96M/P-1630-800-41: Chân 1 ($+24\text{ VDC}$ - Nâu), Chân 3 ($0\text{V}$ - Xanh dương), Chân 4 (Ngõ ra PNP OUT - Đen). Để thay đổi chế độ kích hoạt Light-ON (Sáng đóng) hoặc Dark-ON (Tối đóng), bạn điều chỉnh công tắc chọn chế độ tích hợp bên dưới nắp bảo vệ của cảm biến.
