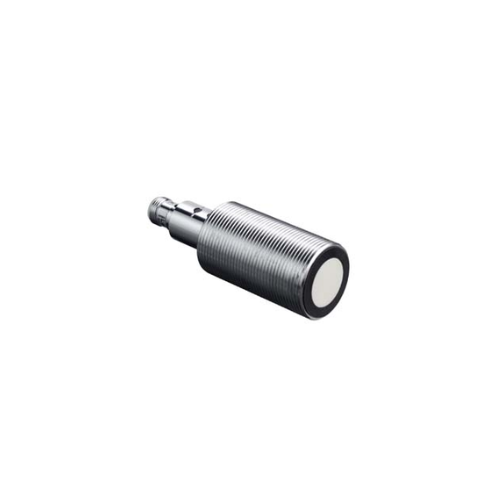

HTU430B-3000.X3/LT4-M12: Cảm Biến Siêu Âm Dạng Thân Dày M30 Leuze Electronic

Leuze HTU430B-3000.X3/LT4-M12 (Part No.: 50124273) là dòng Cảm biến siêu âm tầm xa dạng hình trụ M30 (Ultrasonic Sensor) thuộc Series 430B của thương hiệu Leuze Electronic (Đức). Hoạt động theo nguyên lý phản hồi sóng âm (Diffuse reflection) kết hợp triệt tiêu nền (Background suppression) và hỗ trợ giao thức truyền thông IO-Link, thiết bị chuyên dùng để đo khoảng cách, giám sát mức nguyên vật liệu và nhận diện vật thể trong môi trường công nghiệp khắc nghiệt.

1. Giải Mã Cấu Hình Mã Sản Phẩm HTU430B-3000.X3/LT4-M12

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:

HTU: Cảm biến siêu âm phát hiện / đo khoảng cách bằng sóng âm.
430B: Thuộc Series 430B thế hệ mới, thiết kế thân ren hình trụ M30 bằng kim loại đồng mạ niken.
3000: Phạm vi phát hiện và đo khoảng cách cực xa, tối đa lên tới $3.000\text{ mm}$ ($0.3 \text{ đến } 3\text{ mét}$).
.X3: Đầu phát sóng rộng, tối ưu hóa cho diện tích quét lớn và đo khoảng cách xa.
LT4: Tích hợp ngõ ra chuyển mạch Push-Pull (chuyển đổi PNP/NPN) kết hợp cổng truyền thông thông minh IO-Link và nút Teach-in.
M12: Đầu kết nối điện chuẩn giắc cắm tròn M12 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến siêu âm Leuze HTU430B-3000.X3/LT4-M12 sở hữu nhiều ưu điểm vận hành mạnh mẽ:

Phạm vi đo xa $3\text{m}$ VÀ Không phụ thuộc vào màu sắc / Vật liệu

Đo chính xác khoảng cách đến vật thể trong dải từ $300 \text{ đến } 3.000\text{ mm}$ mà hoàn toàn không bị ảnh hưởng bởi màu sắc, bề mặt phản chiếu (kim loại bóng, mặt nước) hay độ trong suốt (nhựa PET, kính).

Chuẩn kết nối IO-Link VÀ Cài đặt linh hoạt

Hỗ trợ chuẩn truyền thông IO-Link giúp giám sát giá trị khoảng cách đo thực tế, chẩn đoán lỗi từ xa và cấu hình thông số linh hoạt qua phần mềm trên PLC.
Tích hợp nút bấm Teach-in trực tiếp trên thân giúp cài đặt ngưỡng phát hiện (Switching point) nhanh chóng tại hiện trường mà không cần thiết bị phụ trợ.

Cấp bảo vệ IP67 VÀ Thân vỏ M30 cứng cáp

Vỏ kim loại đồng mạ niken tiêu chuẩn công nghiệp M30 cứng cáp, chống va đập cơ học và kháng nước/bụi đạt chuẩn IP67, vận hành bền bỉ trong môi trường nhiều bụi bẩn hoặc độ ẩm cao.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze HTU430B-3000.X3/LT4-M12 (50124273)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 430B Cylindrical Ultrasonic Sensors
Mã đặt hàng (Part No.)	HTU430B-3000.X3/LT4-M12 (50124273)
Nguyên lý hoạt động	Phản xạ sóng siêu âm có triệt tiêu nền (Background suppression)
Khoảng cách làm việc ($S_d$)	$300 \text{ đến } 3.000\text{ mm}$ ($0.3 \text{ đến } 3\text{ m}$)
Tần số sóng siêu âm	$120\text{ kHz}$
Tần số chuyển mạch	$2\text{ Hz}$
Thời gian phản hồi	$250\text{ ms}$
Giao thức truyền thông	IO-Link (COM2 / $38.4\text{ kBaud}$)
Nguồn cấp vận hành	$18 \text{ đến } 30\text{ V DC}$
Loại ngõ ra (Switching output)	$1 \times \text{Push-Pull}$ (Tương thích PNP / NPN, NO/NC)
Phương thức cài đặt	Nút bấm Teach-in trên thân hoặc cài đặt qua IO-Link
Vật liệu vỏ (Housing)	Kim loại đồng mạ niken (Nickel-plated brass) / Nhựa TPU
Kích thước thân	Ren M30 x 1.5 mm (Đường kính $\varnothing30\text{ mm} \times \text{Dài } 101.1\text{ mm}$)
Đầu kết nối điện	Giắc cắm M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Quản Lý Kho Bãi

Leuze HTU430B-3000.X3/LT4-M12 là giải pháp nhận diện tầm xa hàng đầu:

Giám Sát Mức Liệu Trong Bồn Chứa VÀ Phễu Tải (Level Measurement)

Đo liên tục và kiểm soát mức đầy/cạn của hạt nhựa, chất lỏng, xi măng, nông sản trong các bồn chứa, silo hoặc phễu cấp liệu lớn cao tới $3\text{m}$.

Kiểm Soát Khoảng Cách Xe AGV VÀ Cuộn Màng Bao Bì Tải Trọng Lớn

Giám sát đường kính cuộn thép, cuộn giấy công nghiệp hoặc cảnh báo khoảng cách an toàn chống va chạm cho xe tự hành AGV/cẩu trục di chuyển trong nhà xưởng.

Mẹo cấu hình từ kỹ sư Leuze:

Khoảng cách mù (Blind zone): Cảm biến có khoảng mù tối thiểu $300\text{ mm}$ ngay trước đầu phát sóng. Cần lắp đặt khoảng cách gá tối thiểu xa hơn $300\text{ mm}$ so với điểm đo cao nhất của vật thể để tránh mất tín hiệu.

Tối ưu hóa IO-Link: Khi kết nối qua IO-Link Master, bạn có thể đọc trực tiếp khoảng cách tính bằng milimét (mm) về PLC mà không cần qua bộ chuyển đổi tín hiệu Analog đắt tiền.
