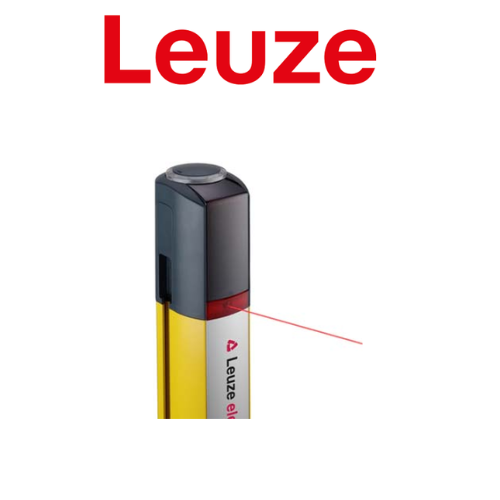

MLD510-R3L: Màn Chắn Quang An Toàn 3 Tia (Đầu Nhận Integration Laser) Leuze Electronic

Leuze MLD510-R3L (Part No.: 66536200) là thiết bị màn chắn quang an toàn nhiều tia (Multiple Light Beam Safety Device) thuộc dòng MLD 500 Series cao cấp của thương hiệu Leuze Electronic (Đức). Đây là bộ phận Đầu nhận (Receiver) cấu hình 3 tia phát (3-beam), tích hợp sẵn Laser hỗ trợ căn chỉnh (Integrated Alignment Laser) giúp đơn giản hóa quá trình gá lắp và căn thẳng hàng với đầu phát trên các khoảng cách xa.

1. Giải Mã Cấu Hình Mã Sản Phẩm MLD510-R3L

Mã sản phẩm thể hiện đầy đủ chức năng an toàn và đặc tính tích hợp từ nhà sản xuất Leuze:

MLD: Dòng cảm biến quang an toàn nhiều tia (Multiple Light Beam Safety Device).
510: Cấp chức năng cơ bản (Basic Version) tự động khởi động lại (Automatic Reset), hỗ trợ đấu nối trực tiếp vào Rơ-le an toàn (Safety Relay) hoặc PLC An toàn (Safety PLC).
R: Đầu nhận tín hiệu quang (Receiver).
3: Cấu hình 3 tia quang an toàn ($3\text{ beams}$) với khoảng cách giữa các tia tiêu chuẩn $400\text{ mm}$ (Chiều cao bảo vệ $800\text{ mm}$).
L: Tích hợp tia Laser căn chỉnh (Integrated Laser Alignment Aid) chiếu thẳng từ thấu kính giúp căn chỉnh góc chiếu chính xác trong vài giây.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Màn chắn quang an toàn Leuze MLD510-R3L sở hữu nhiều thông số vận hành vượt trội:

Đạt chuẩn an toàn cao nhất Type 4 / SIL 3 / PL e

Đáp ứng đầy đủ các tiêu chuẩn an toàn quốc tế khắt khe nhất (IEC/EN 61496 Type 4, SIL 3 theo IEC 62061, PL e theo ISO 13849-1).
Đảm bảo ngắt mạch an toàn lập tức khi có người hoặc vật tư thể xâm nhập vào khu vực nguy hiểm của máy móc.

Tích hợp Laser căn chỉnh VÀ Khả năng chịu nhiệt đới

Tia Laser định vị tích hợp giúp kỹ thuật viên nhanh chóng cân chỉnh góc phát-nhận trên khoảng cách xa tới $70\text{ m}$ mà không cần thêm dụng cụ cân chỉnh bằng quang học rời.
Cấu trúc vỏ nhôm sơn tĩnh điện siêu bền chuẩn IP67, chịu va đập cơ học và dải nhiệt độ vận hành rộng từ $-30^\circ\text{C} \text{ đến } +55^\circ\text{C}$.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze MLD510-R3L (66536200)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	MLD 500 Series (Safety Light Grids)
Mã đặt hàng (Part No.)	MLD510-R3L (66536200)
Loại thiết bị	Đầu nhận (Receiver) - Kết hợp với Đầu phát MLD500-T3 hoặc MLD500-T3L
Cấp an toàn (Safety Level)	Type 4 (IEC 61496), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Số lượng tia (Beams)	$3\text{ tia}$ (Khoảng cách tia $400\text{ mm}$, Chiều cao bảo vệ $800\text{ mm}$)
Khoảng cách bảo vệ ($S_{\text{op}}$)	$0.5\text{ đến } 50\text{ mét}$ (hoặc $20\text{–}70\text{ m}$ ở chế độ High Range)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$)
Tín hiệu ngõ ra an toàn	$2 \times \text{OSSD}$ (Transistor PNP, bảo vệ ngắn mạch)
Thời gian phản hồi	$25\text{ ms}$
Hỗ trợ căn chỉnh	Tích hợp Laser Class 2
Kiểu kết nối điện	Giắc cắm kim loại M12 $5\text{-pin}$
Cấp bảo vệ vỏ (IP)	IP67

4. Ứng Dụng Thực Tế Trong An Toàn Máy VÀ Logistics

Leuze MLD510-R3L là giải pháp bảo vệ an toàn tối ưu cho con người trong các khu vực máy tự động:

Bảo vệ truy cập Băng tải Logistics VÀ Kho tự động (AS/RS)

Giám sát lối vào/ra của hàng hóa trên băng tải tự động, ngăn người lao động đi vào khu vực tay robot hoặc xe gắp hàng đang vận hành.
Tích hợp vào các hệ thống cửa bảo vệ kết hợp Rơ-le an toàn ngắt nguồn khẩn cấp.

Hàng rào an toàn cho Máy ép, Robot hàn VÀ Máy đóng gói

Tạo hàng rào quang điện bảo vệ xung quanh khu vực hoạt động của Robot công nghiệp, máy đúc nhựa, máy dập kim loại.
Bảo vệ an toàn đa mặt khi kết hợp với các cột gương đổi hướng (Deflecting Mirror Columns).

Lưu ý gá lắp từ chuyên gia: Để tạo thành một bộ màn chắn quang hoàn chỉnh, đầu nhận MLD510-R3L cần đi kèm với đầu phát 3 tia tương ứng là MLD500-T3 (hoặc MLD500-T3L). Ngõ ra OSSD của đầu nhận MLD510 phải được đấu nối vào Rơ-le an toàn (như Leuze MSI Series) hoặc Cổng An toàn của PLC để giám sát tình trạng lỗi mạch ngắt động cơ.
