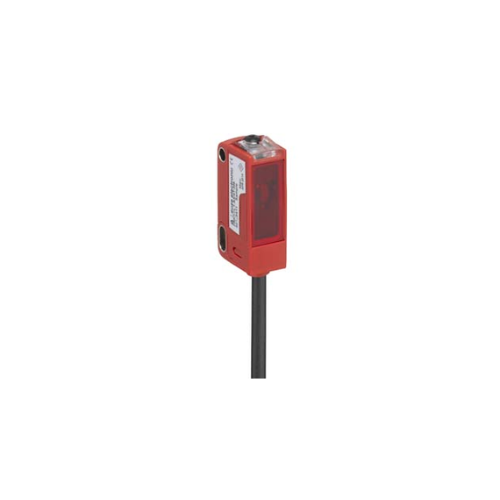

PRK3CL1.A3/4T: Cảm Biến Quang Phản Xạ Gương Laser Siêu Nhỏ Gọn Leuze Electronic

Leuze PRK3CL1.A3/4T (Part No.: 50125741) là dòng Cảm biến quang phản xạ gương Laser có bộ lọc phân cực (Laser Polarized Retro-Reflective Sensor) thuộc Series 3C của thương hiệu Leuze Electronic (Đức). Với thiết kế vỏ nhựa siêu nhỏ gọn, nguồn sáng Laser Class 1 an toàn và chùm tia hội tụ cực nhỏ, thiết bị chuyên dùng để phát hiện các vật thể siêu nhỏ, mép vật thể chính xác hoặc chi tiết di chuyển ở tốc độ cao trong ngành điện tử, dược phẩm và đóng gói.

1. Giải Mã Cấu Hình Mã Sản Phẩm PRK3CL1.A3/4T

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:

PRK: Cảm biến quang phản xạ gương có bộ lọc phân cực (Polarized Retro-reflective Key sensor).
3C: Thuộc Series 3C – Dòng cảm biến hình hộp chữ nhật mỏng gọn, độ bền cao.
L1: Nguồn sáng Laser Class 1 với vết sáng (light spot) cực nhỏ và chuẩn xác.
.A3: Tích hợp nút bấm Autocollimation / Teach-in giúp căn chỉnh tiêu điểm và ngưỡng phản hồi tự động tối ưu.
4T: Ngõ ra chuyển mạch PNP (Thường Mở - NO / Light-on) đi kèm cáp nối đúc liền kèm giắc cắm hoặc dây cáp $2\text{m}$.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Laser Leuze PRK3CL1.A3/4T sở hữu nhiều ưu điểm vận hành vượt trội:

Chùm tia Laser hội tụ siêu nhỏ VÀ Phát hiện vật thể mi-li-mét

Nguồn phát Laser Class 1 tạo ra vết sáng cực nhỏ, cho phép nhận diện chính xác các chi tiết siêu nhỏ (như chân linh kiện điện tử, sợi dây mảnh, mép vỉ thuốc hoặc khe hở $1\text{ mm}$).
Khoảng cách quét đạt từ $0 \text{ đến } 5\text{ mét}$ (khi kết hợp với gương phản xạ Laser chuyên dụng).

Tần số chuyển mạch siêu tốc $3.000\text{ Hz}$ ($3\text{ kHz}$)

Thời gian phản hồi cực nhanh chỉ $0.17\text{ ms}$ ($170\text{ }\mu\text{s}$), đảm bảo độ tin cậy tuyệt đối khi nhận diện vật thể di chuyển trên các dây chuyền phân loại tốc độ cao.

Thiết kế mỏng gọn VÀ Cấp bảo vệ IP67 / IP69K

Vỏ nhựa dẻo dai cao cấp kháng hóa chất (đạt chuẩn Ecolab), chống nước xịt áp lực cao IP67 / IP69K, cho phép lắp đặt gọn gàng trong các không gian máy khống chế chiều sâu.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze PRK3CL1.A3/4T (50125741)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 3C Miniature Sensors
Mã đặt hàng (Part No.)	PRK3CL1.A3/4T (50125741)
Nguyên lý hoạt động	Phản xạ gương quang học Laser có bộ lọc phân cực
Nguồn phát sáng	Laser Đỏ (Red Laser, Class 1 theo IEC 60825-1)
Khoảng cách quét ($S_n$)	$0 \text{ đến } 5\text{ mét}$ (Tối ưu với gương MTKS 50x50.1)
Kích thước vết sáng (Light spot)	$\approx \varnothing1\text{ mm}$ tại khoảng cách $500\text{ mm}$
Nguồn cấp vận hành	$10 \text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Ngõ ra tín hiệu	$1 \times \text{PNP}$ (NO / Light-on)
Tần số chuyển mạch	$3.000\text{ Hz}$ ($3\text{ kHz}$)
Thời gian phản hồi	$0.17\text{ ms}$ ($170\text{ }\mu\text{s}$)
Phương thức cài đặt	Nút bấm Teach-in thông minh trên thân
Cấp bảo vệ vỏ (IP)	IP67 / IP69K (Chuẩn kiểm định Ecolab)
Nhiệt độ vận hành	$-20^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Sản Xuất VÀ Đóng Gói Tốc Độ Cao

Leuze PRK3CL1.A3/4T là sự lựa chọn hoàn hảo cho các bài toán phát hiện độ chính xác cao:

Ngành Sản Xuất Linh Kiện Điện Tử VÀ Bán Dẫn

Phát hiện sự có mặt của bo mạch PCB, chân IC, khay chứa linh kiện nhỏ hoặc đếm số lượng chân cắm nhỏ li ti.

Dây Chuyền Đóng Gói Dược Phẩm VÀ Hàng Tiêu Dùng

Kiểm soát vị trí dừng của vỉ thuốc, chai lọ nhỏ, phát hiện vị trí nhãn dán hoặc phát hiện mép băng tải bao bì di chuyển tốc độ cao.

Mẹo kỹ thuật từ chuyên gia Leuze:

Gương phản xạ đi kèm: Khi sử dụng cảm biến Laser PRK3CL1, nên kết hợp với dòng Gương vi cấu trúc (Micro-trihedral Reflector) như MTKS 50x50.1 hoặc MTKS 20x40.1 để chùm tia laser không bị tán sắc, đảm bảo tín hiệu phản hồi ổn định nhất.

Kiểu kết nối: Nếu bạn cần phiên bản giắc cắm tròn M8 thay vì dây cáp, mã tương đương sẽ là PRK3CL1.A3/4T-M8 (PN: 50125742).
