DDLS 508 200.4 L H

Xuất sứ: Germany

Nhà cung cấp: Song Thành Công

Hãng sản xuất: Leuze VietNam

Ứng dụng sản phẩm: các ngành sản xuất

Liên hệ tư vấn

Mr Tú

vantu@songthanhcong.com

0359643939

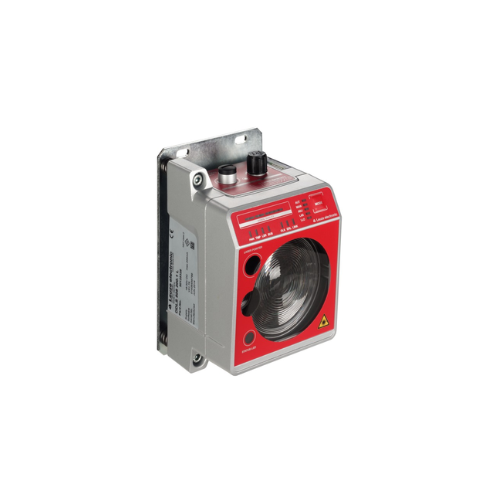

DDLS 508 200.4 L H: Bộ Truyền Dữ Liệu Quang Học Kênh F4 Leuze Electronic

Leuze DDLS 508 200.4 L H (Part No.: 50132936) là bộ truyền dữ liệu bằng ánh sáng hồng ngoại (Optical Data Transmission Transceiver) thuộc Series DDLS 500 của thương hiệu Leuze Electronic (Đức). Đây là thiết bị truyền dữ liệu Kênh tần số F4, đóng vai trò là bộ đối ứng trực tiếp kết hợp với DDLS 508 200.3 L H (Kênh F3) để tạo thành hệ thống truyền tín hiệu Ethernet không dây $100\text{ Mbps}$ hai chiều hoàn chỉnh trên phạm vi $200\text{ mét}$ trong môi trường kho lạnh.

1. Giải Mã Cấu Hình Mã Sản Phẩm DDLS 508 200.4 L H

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật vượt trội từ nhà sản xuất Leuze:

  • DDLS: Bộ truyền dữ liệu bằng quang học không dây (Digital Data Laser System).

  • 508: Thuộc Series DDLS 500, tích hợp giao thức truyền thông công nghiệp tốc độ cao EtherNet/IP, PROFINET, TCP/IP ($100\text{ Mbit/s}$).

  • 200: Phạm vi khoảng cách truyền dữ liệu tối đa giữa $2$ bộ thu-phát lên tới $200\text{ mét}$.

  • .4: Kênh tần số truyền F4 (Phải lắp đặt đối diện với bị bị Kênh F3 để tránh nhiễu chéo).

  • L: Tích hợp Laser Pointer hỗ trợ căn chuẩn tâm tia quang học nhanh chóng.

  • H: Tích hợp bộ sưởi nhiệt nội bộ (Heating), chống đọng sương/đóng băng thấu kính trong kho lạnh âm sâu.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Bộ truyền quang học Leuze DDLS 508 200.4 L H sở hữu nhiều đặc tính vận hành ấn tượng:

Kết nối cặp F3-F4 chống nhiễu VÀ Truyền dữ liệu $100\text{ Mbps}$

  • Việc phân chia kênh tần số phát riêng biệt (F3/F4) giúp $2$ bộ truyền-nhận bắt cặp chính xác, loại bỏ nguy cơ nhiễu chéo khi có nhiều hệ thống cẩu trục di chuyển trên các làn đường song song.

  • Tốc độ truyền thực tế $100\text{ Mbit/s}$ thời gian thực, thay thế hoàn toàn cho cáp xích xén (Cable carrier) hay rulo quấn cáp hay bị đứt mòn cơ học.

Laser căn chỉnh thông minh (L) VÀ Bộ sưởi kho lạnh (H)

  • Con xoay Laser tích hợp (Class 1) hỗ trợ kỹ sư căn thẳng hàng đường truyền quang học qua khoảng cách $200\text{m}$ cực kỳ chính xác.

  • Mạch sưởi công suất cao cho phép thiết bị vận hành bền bỉ trong môi trường âm sâu xuống đến $-35^\circ\text{C}$ (Kho lạnh cấp đông thực phẩm, thủy sản).

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze DDLS 508 200.4 L H (50132936)

Tiêu chí kỹ thuật Thông số chi tiết
Thương hiệu chế tạo Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm Series DDLS 500 Optical Data Transmission
Mã đặt hàng (Part No.) DDLS 508 200.4 L H (50132936)
Tần số phát (Frequency) Kênh F4 (Ghép cặp đối ứng với Kênh F3)
Nguyên lý hoạt động Truyền/nhận dữ liệu bằng chùm tia hồng ngoại không dây
Chuẩn truyền thông EtherNet/IP, PROFINET, TCP/IP, UDP (Tốc độ $100\text{ Mbit/s}$)
Khoảng cách truyền dữ liệu $0.1 \text{ đến } 200\text{ mét}$
Góc mở chùm tia (Divergence) $1^\circ$ (Tránh ảnh hưởng từ bề mặt phản xạ)
Căn chỉnh quang học Tích hợp Laser Pointer hỗ trợ định hướng
Nguồn cấp vận hành $18 \text{ đến } 30\text{ V DC}$ (Có mạch sưởi)
Nhiệt độ vận hành (có sưởi) $-35^\circ\text{C} \text{ đến } +50^\circ\text{C}$
Kiểu kết nối điện Giắc cắm M12 kim loại (POWER, BUS IN/OUT)
Cấp bảo vệ vỏ (IP) IP65 (Vỏ kim loại Zinc/Nhôm đúc)

4. Sơ Đồ Thiết Lập Hệ Thống Cặp Đối Ứng F3 / F4

Để một hệ thống truyền dữ liệu quang học Leuze DDLS 500 hoạt động, quy chuẩn gá lắp bắt buộc như sau:

Plaintext

[ Tủ Điều Khiển Trung Tâm ]                               [ Xe AGV / Cẩu Trục Kho Lạnh ]
         │                                                            │
         ▼                                                            ▼
┌─────────────────────────┐   Tia hồng ngoại không dây   ┌─────────────────────────┐
│  DDLS 508 200.3 L H     │ ◄──────────────────────────► │  DDLS 508 200.4 L H     │
│   (Mã PN: 50132929)     │      Khoảng cách ≤ 200m      │   (Mã PN: 50132936)     │
│       KÊNH F3           │                              │       KÊNH F4           │
└─────────────────────────┘                              └─────────────────────────┘

Lưu ý quan trọng từ kỹ sư Leuze:

  1. Bắt buộc ghép cặp F3 và F4: Không thể ghép $2$ bộ cùng Kênh F4 (hoặc $2$ bộ cùng Kênh F3) với nhau.

  2. Cấp nguồn cho mạch sưởi: Khi lắp đặt trong kho cấp đông ($-25^\circ\text{C} \text{ đến } -35^\circ\text{C}$), bộ nguồn DC $24\text{V}$ cần đáp ứng dòng điện dự phòng tối thiểu $800\text{ mA}$ cho mỗi thiết bị để mạch sưởi sấy nóng thấu kính.
