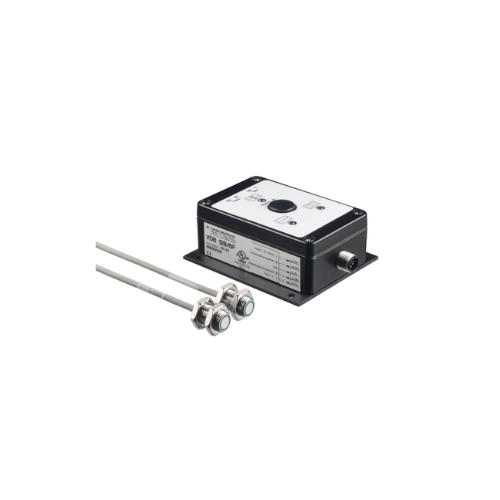

VDB 112B/6.2N: Bộ Khuếch Đại Cảm Biến Siêu Âm Phát Hiện Tờ Kép (Double Sheet Monitoring Amplifier) Leuze Electronic

Leuze VDB 112B/6.2N (Part No.: 50106208) là bộ xử lý tín hiệu / khuếch đại cảm biến siêu âm chuyên dụng (Ultrasonic Double Sheet Evaluation Unit) thuộc dòng Series VDB 112B của thương hiệu Leuze Electronic (Đức). Thiết bị được thiết kế để kết nối với các đầu dò siêu âm siêu nhỏ (như dòng DB 112B), giúp phát hiện chính xác trạng thái không có tờ, 1 tờ (tờ đơn) hoặc 2 tờ chồng lên nhau (tờ kép) trên các dây chuyền in ấn, bao bì và sản xuất giấy/màng mỏng.

1. Giải Mã Cấu Hình Mã Sản Phẩm VDB 112B/6.2N

Mã sản phẩm thể hiện đầy đủ chức năng và kiểu ngõ ra từ nhà sản xuất Leuze:

VDB: Bộ xử lý / khuếch đại kiểm tra tờ kép bằng sóng siêu âm (Verdopplungs-Doppelblatt-Bewertungseinheit).
112B: Dòng thế hệ vỏ kim loại nhôm đúc nguyên khối chống nhiễu từ trường công nghiệp.
6.2: Cấu hình ngõ ra đa kênh báo trạng thái tờ kép (Double Sheet Output) và không có tờ (No Sheet Output).
N: Tín hiệu ngõ ra chuyển mạch chuẩn NPN (Kích hoạt mức thấp / Sink output).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Bộ khuếch đại cảm biến Leuze VDB 112B/6.2N sở hữu nhiều đặc tính vận hành chuyên sâu:

Kiểm tra siêu âm không tiếp xúc VÀ Cài đặt Teach-in một chạm

Phát hiện trùng lá/tờ kép cực chính xác đối với nhiều loại chất liệu: giấy, bìa carton, màng nhựa trong suốt, lá kim loại mỏng hoặc nhãn dán.
Tích hợp phím Teach-in ngay trên mặt máy và chân cắm điều khiển từ xa qua PLC, giúp học độ dày vật liệu nhanh chóng chỉ với một thao tác.

Khả năng chống nhiễu cao VÀ Thiết kế vỏ nhôm IP65

Thân vỏ hợp kim nhôm đúc siêu bền đạt cấp bảo vệ IP65, bảo vệ bo mạch xử lý khỏi nhiễu điện từ (EMC), bụi bẩn và độ ẩm trong nhà máy.
Hệ thống đèn LED đa sắc hiển thị trực quan trạng thái vận hành: Không có tờ (Air), Tờ đơn (Single sheet), Tờ kép (Double sheet) và Trạng thái lỗi.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze VDB 112B/6.2N (50106208)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series VDB 112B Double Sheet Monitoring
Mã đặt hàng (Part No.)	VDB 112B/6.2N (50106208)
Chức năng chính	Bộ khuếch đại & đánh giá tín hiệu tờ kép siêu âm
Đầu dò tương thích	Các dòng đầu phát/thu siêu âm DB 112B (M12 / M18)
Nguồn cấp vận hành	$20\text{ đến } 30\text{ V DC}$ (Bảo vệ ngược cực)
Tín hiệu ngõ ra	$2 \times \text{NPN}$ (OUT 1: Double sheet / OUT 2: No sheet / Air)
Dòng ngõ ra tối đa	$100\text{ mA}$ mỗi kênh
Thời gian phản hồi	$< 50\text{ ms}$
Tần số vận hành siêu âm	Approx. $250\text{ đến } 400\text{ kHz}$
Vật liệu vỏ	Nhôm đúc (Die-cast Aluminum)
Kiểu kết nối điện	Giắc cắm kim loại M12 $5\text{-pin}$ / $8\text{-pin}$ (Tùy cấu hình)
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Ngành In Ấnh, Đóng Gói VÀ Sản Xuất Bìa

Leuze VDB 112B/6.2N là linh kiện không thể thiếu để bảo vệ máy móc và nâng cao chất lượng sản phẩm:

Máy In Công Nghiệp VÀ Máy Móc Ngành Giấy

Kiểm tra và ngăn chặn hiện tượng máy cuốn $2$ tờ giấy cùng lúc vào lô in, tránh gây kẹt giấy, gãy kim đục hoặc hỏng lô cao su đắt tiền.

Dây Chuyền Đóng Gói VÀ Dán Nhãn Tự Động

Kiểm tra sự xuất hiện của vỉ thuốc, vỏ hộp carton phẳng hoặc màng mỏng composite trước khi đưa vào khâu gấp dán.
Phát hiện chính xác màng nhựa/lá nhôm bị dính đôi trong quy trình sản xuất pin lithium và đóng gói thực phẩm.

Mẹo đấu nối chuẩn từ chuyên gia: Dòng ngõ ra NPN của mã VDB 112B/6.2N sẽ kéo tín hiệu xuống cực âm ($0\text{V}$) khi kích hoạt. Do đó, khi đấu nối vào bộ điều khiển PLC (như Siemens S7-1200/1500 hay Mitsubishi/Omron), cần cấu hình cổng đầu vào PLC theo chuẩn Sink (PNP/Common 24V) hoặc đấu thêm rơ-le trung gian nếu PLC dùng chuẩn NPN Source.
