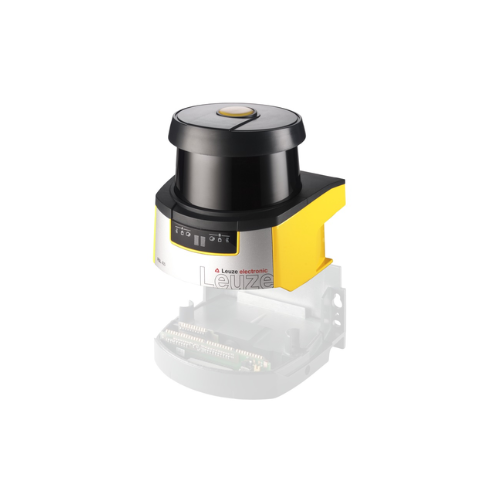

RSL410-S: Cảm Biến Laser An Toàn Quét Góc 270° Leuze Electronic

Leuze RSL410-S (Part No.: 53800101) là dòng Cảm biến Laser An toàn (Safety Laser Scanner) thuộc Series RSL 400 của thương hiệu Leuze Electronic (Đức). Khác với các đầu đọc mã vạch hay cảm biến khoảng cách đo lường, RSL410-S là giải pháp an toàn cao cấp đạt tiêu chuẩn SIL 2 / PL d / Type 3, chuyên dùng để bảo vệ vùng nguy hiểm, giám sát truy cập và chống va chạm cho xe tự hành AGV/AMR cũng như robot công nghiệp.

1. Giải Mã Cấu Hình Mã Sản Phẩm RSL410-S

Ký hiệu mã thể hiện đầy đủ các đặc tính an toàn vượt trội từ nhà sản xuất Leuze:

RSL: Cảm biến Laser An toàn quét không gian (Rotating Safety Laser Scanner).
410: Thuộc phân khúc Series RSL 400 cơ bản, hỗ trợ thiết lập vùng an toàn/vùng cảnh báo dạng Quad (nhóm $4$ vùng).
-S: Phạm vi làm việc lớp S (Short): Bán kính vùng an toàn bảo vệ đạt $3\text{ mét}$ và bán kính vùng cảnh báo rộng tới $20\text{ mét}$.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến Laser An toàn Leuze RSL410-S sở hữu nhiều ưu điểm thiết kế tiên tiến:

Góc quét rộng 270° VÀ Vùng bảo vệ $3\text{m}$ / Cảnh báo $20\text{m}$

Khả năng quét chùm tia laser $270^\circ$ rộng nhất phân khúc, giúp chỉ cần lắp $2$ cảm biến ở $2$ góc đối diện là có thể bảo vệ toàn bộ $360^\circ$ xung quanh xe AGV hay máy móc.
Khoảng cách vùng an toàn (Protective field) đạt $3\text{ mét}$ và vùng cảnh báo (Warning field) đạt $20\text{ mét}$ với khả năng tùy chỉnh độ phân giải linh hoạt ($30, 40, 50, 60, 70, 150\text{ mm}$).

Thiết kế mô-đun tách rời (Scanner Head + Connection Unit)

Cấu trúc thông minh gồm Đầu quét (Scanner Head RSL410-S) và Bộ cắm nối (Connection Unit - CU). Khi bảo trì hoặc thay thế, kỹ sư chỉ cần tháo đầu quét mà không cần tháo dây cáp hay căn chỉnh lại hệ thống cơ khí, giúp tiết kiệm tối đa thời gian dừng máy.

Chuẩn an toàn quốc tế cao cấp VÀ Màn hình hiển thị Alphanumeric

Đạt chuẩn an toàn Performance Level PL d (EN ISO 13849-1), SIL 2 (IEC 61508) và Type 3 (IEC/EN 61496).
Trang bị màn hình hiển thị ký tự tự động (Alphanumerical display) kết hợp $3$ đèn LED giúp theo dõi trạng thái, góc quét và báo lỗi trực quan ngay trên mặt thiết bị.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze RSL410-S (53800101)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series RSL 400 Safety Laser Scanners
Mã đặt hàng (Part No.)	RSL410-S (53800101)
Ứng dụng an toàn	Giám sát vùng nguy hiểm tĩnh, bảo vệ xe tự hành AGV/AMR
Cấp độ an toàn	Type 3 (IEC/EN 61496), SIL 2 (IEC 61508), PL d (EN ISO 13849-1)
Bán kính vùng bảo vệ (Protective range)	$0 \text{ đến } 3\text{ mét}$
Bán kính vùng cảnh báo (Warning range)	$0 \text{ đến } 20\text{ mét}$
Góc quét (Scanning angle)	$270^\circ$
Độ phân giải phát hiện (Adjustable)	$30 / 40 / 50 / 60 / 70 / 150\text{ mm}$
Thời gian phản hồi (Response time)	$\ge 80\text{ ms}$
Số cặp ngõ ra an toàn (OSSD)	$2 \times \text{OSSD PNP}$ (Chống ngắn mạch)
Nguồn cấp vận hành	$24\text{ V DC}$ ($-30\% \text{ đến } +20\%$)
Phần mềm cấu hình	Leuze Sensor Studio (Kết nối qua Ethernet/USB)
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +50^\circ\text{C}$
Cấp bảo vệ vỏ (IP)	IP65 (Vỏ đúc Zinc / Nhựa cao cấp)

4. Ứng Dụng Thực Tế Trong An Toàn Lao Động VÀ Tự Động Hóa

Leuze RSL410-S là giải pháp bảo vệ an toàn hàng đầu trong môi trường công nghiệp:

Xe Tự Hành AGV / AMR VÀ Xe Nâng Tự Động

Lắp ở đầu hoặc đuôi xe AGV để phát hiện người hoặc vật cản nằm trên đường di chuyển, tự động giảm tốc độ (vùng cảnh báo $20\text{m}$) hoặc dừng khẩn cấp (vùng an toàn $3\text{m}$) để tránh va chạm.

Bảo Vệ Vùng An Toàn Cho Robot VÀ Máy Cắt / Cánh Tay Băng Tải

Giám sát khu vực làm việc xung quanh Cell Robot hàn, máy dán Pallet tự động; lập tức ngắt nguồn ngõ ra OSSD dừng máy khi có nhân công bước vào vùng nguy hiểm.

Mẹo cấu hình VÀ lựa chọn phụ kiện từ kỹ sư Leuze:

Khối đế cắm Connection Unit (CU): RSL410-S bắt buộc phải đi kèm với một bộ Connection Unit (ví dụ: CU408-M12 hoặc CU416-5) để cấp nguồn, kết nối cổng giao tiếp Ethernet và xuất tín hiệu an toàn OSSD.

Cấu hình phần mềm: Sử dụng phần mềm miễn phí Leuze Sensor Studio để vẽ và tùy chỉnh hình dạng các vùng an toàn (Safety Zone) linh hoạt theo địa hình nhà xưởng.
