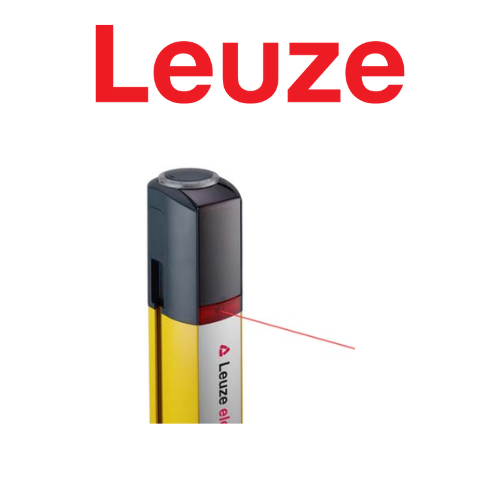

MLD500-T3L: Màn Chắn Quang An Toàn 3 Tia (Đầu Phát Integrated Laser) Leuze Electronic

Leuze MLD500-T3L (Part No.: 66502200) là thiết bị màn chắn quang an toàn nhiều tia (Multiple Light Beam Safety Transmitter) thuộc dòng MLD 500 Series cao cấp của thương hiệu Leuze Electronic (Đức). Đây là bộ phận Đầu phát (Transmitter) cấu hình 3 tia ($3\text{-beam}$), được tích hợp sẵn Laser hỗ trợ căn chỉnh (Integrated Alignment Laser) giúp đơn giản hóa việc căn thẳng hàng với đầu nhận (Receiver) trên khoảng cách xa mà không cần dụng cụ quang học hỗ trợ rời.

1. Giải Mã Cấu Hình Mã Sản Phẩm MLD500-T3L

Mã sản phẩm thể hiện đầy đủ cấu trúc thiết bị và tính năng tích hợp từ nhà sản xuất Leuze:

MLD: Dòng cảm biến quang an toàn nhiều tia (Multiple Light Beam Safety Device).
500: Cấp thiết bị truyền phát dữ liệu an toàn tiêu chuẩn dùng chung cho tất cả các dòng đầu nhận MLD 500 / MLD 300 (MLD 510, MLD 520, MLD 530,...).
T: Đầu phát tín hiệu quang (Transmitter).
3: Cấu hình 3 tia quang an toàn ($3\text{ beams}$) với khoảng cách giữa các tia tiêu chuẩn $400\text{ mm}$ (Chiều cao bảo vệ $800\text{ mm}$).
L: Tích hợp tia Laser căn chỉnh (Integrated Laser Alignment Aid) chiếu trực tiếp từ thấu kính giúp căn chỉnh tâm chiếu cực kỳ chính xác.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Màn chắn quang an toàn Leuze MLD500-T3L sở hữu nhiều thông số vận hành vượt trội:

Đạt chuẩn an toàn quốc tế Type 4 / SIL 3 / PL e

Đáp ứng tiêu chuẩn an toàn cao nhất (IEC/EN 61496 Type 4, SIL 3 theo IEC 62061, PL e theo ISO 13849-1) khi kết hợp tương ứng với đầu nhận dòng MLD 500.
Phát chùm tia hồng ngoại đồng bộ mã hóa cao, chống nhiễu ánh sáng môi trường và nhiễu từ các thiết bị quang lân cận.

Laser căn chỉnh tích hợp VÀ Dải khoảng cách hoạt động xa $70\text{m}$

Tia Laser định vị Class 2 tích hợp hỗ trợ kỹ thuật viên nhanh chóng cân chỉnh góc phát-nhận chính xác tuyệt đối trên khoảng cách lớn lên tới $70\text{ m}$.
Vỏ nhôm sơn tĩnh điện chịu lực chuẩn IP67, chịu rung lắc công nghiệp và dải nhiệt độ vận hành khắc nghiệt từ $-30^\circ\text{C} \text{ đến } +55^\circ\text{C}$.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze MLD500-T3L (66502200)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	MLD 500 Series (Safety Light Grids Transmitter)
Mã đặt hàng (Part No.)	MLD500-T3L (66502200)
Loại thiết bị	Đầu phát (Transmitter) - Kết hợp với Đầu nhận MLD510-R3L, MLD520-R3L, MLD530-R3L
Cấp an toàn (Safety Level)	Type 4 (IEC 61496), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Số lượng tia (Beams)	$3\text{ tia}$ (Khoảng cách tia $400\text{ mm}$, Chiều cao bảo vệ $800\text{ mm}$)
Khoảng cách bảo vệ ($S_{\text{op}}$)	$0.5\text{ đến } 50\text{ mét}$ (hoặc $20\text{–}70\text{ m}$ ở chế độ High Range)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$)
Nguồn sáng phát	Hồng ngoại (Infrared LED, Wavelength $850\text{ nm}$)
Hỗ trợ căn chỉnh	Tích hợp Laser Class 2 (Wavelength $650\text{ nm}$)
Kiểu kết nối điện	Giắc cắm kim loại M12 $5\text{-pin}$
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$-30^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy VÀ Logistics

Leuze MLD500-T3L là giải pháp nguồn phát an toàn tối ưu cho các hệ thống bảo vệ khu vực:

Bảo vệ khu vực lối vào Băng tải VÀ Kho tự động (AS/RS)

Kết hợp với đầu nhận MLD 500 để bảo vệ hàng rào an toàn lối vào/ra của khu vực kho hàng tự động, trạm trung chuyển hàng hóa.
Phát tia bảo vệ bao quanh các khu vực di chuyển của xe tự hành AGV/RGV.

Hàng rào an toàn cho Robot công nghiệp VÀ Máy dập

Thiết lập ranh giới an toàn đa chiều xung quanh tế bào sản xuất (Robot cell), máy đúc nhựa, máy cắt kim loại.
Kết hợp với cột gương đổi hướng (Deflecting Mirror Columns) để bảo vệ $2$ hoặc $3$ mặt của máy chỉ với $1$ cặp đầu phát-nhận.

Lưu ý gá lắp từ chuyên gia: Đầu phát MLD500-T3L bắt buộc phải đi kèm với đầu nhận $3$ tia tương ứng (như MLD510-R3L cho ứng dụng cơ bản hoặc MLD520-R3L / MLD530-R3L cho ứng dụng cần tính năng Muting/Reset). Chân cấp nguồn của MLD500-T3L chỉ yêu cầu nguồn $+24\text{ VDC}$ và $0\text{V}$ (GND), không tích hợp ngõ ra OSSD (ngõ ra an toàn OSSD nằm trên bộ Đầu nhận).
