DB 112 UP.1-20,2500: Cặp Đầu Dò Siêu Âm Phát Hiện Tờ Kép (Ultrasonic Double Sheet Transducer Set) Leuze Electronic

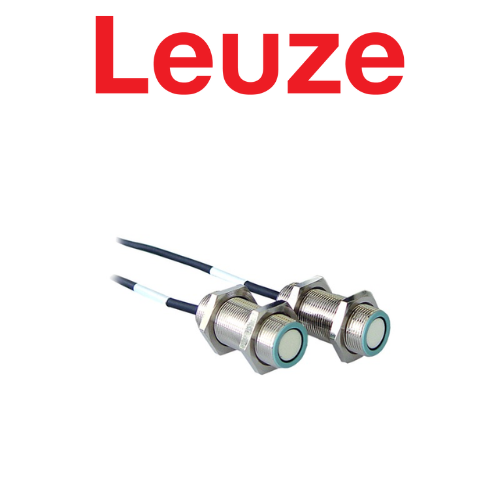

Leuze DB 112 UP.1-20,2500 (Part No.: 50109000) là cặp đầu dò siêu âm siêu nhỏ (gồm 1 đầu phát + 1 đầu nhận) thuộc dòng Series DB 112 của thương hiệu Leuze Electronic (Đức). Khác với các dòng cảm biến quang thông thường, đây là thiết bị đo sóng siêu âm chuyên dụng được kết nối trực tiếp với bộ khuếch đại (như VDB 112B/6.2N) để phát hiện hiện tượng kẹt tờ/tờ kép (Double Sheet Detection) cho các loại giấy, màng nhựa, bìa mỏng và lá kim loại.

1. Giải Mã Cấu Hình Mã Sản Phẩm DB 112 UP.1-20,2500

Mã sản phẩm thể hiện đầy đủ các thông số kích thước, khoảng cách và chiều dài dây cáp:

DB: Dòng cảm biến kiểm tra tờ kép bằng công nghệ sóng siêu âm (Doppelblatt-Bewertung).
112: Thiết kế dạng ren hình trụ kích thước M12 ($12\text{ mm}$) nhỏ gọn bằng đồng mạ niken.
UP: Cặp đầu dò siêu âm đồng bộ (Ultrasonic Pair - gồm 1 Sender & 1 Receiver).
.1-20: Khoảng cách vận hành tối ưu giữa đầu phát và đầu nhận là $20\text{ mm}$ (dải hoạt động $15\text{ đến } 30\text{ mm}$).
2500: Chiều dài dây cáp đúc sẵn liền thân đạt $2.500\text{ mm}$ ($2.5\text{ mét}$), trang bị sẵn đầu nối giắc M8 3-pin.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cặp đầu dò Leuze DB 112 UP.1-20,2500 sở hữu nhiều đặc tính chuyên sâu:

Thiết kế dạng M12 siêu nhỏ VÀ Tương thích hoàn hảo với bộ VDB 112B

Kích thước ren M12 siêu gọn giúp lắp đặt dễ dàng vào các khe hẹp trên lô cuộn hoặc tay gắp giấy của máy in.
Kết nối trực tiếp và truyền tín hiệu dạng sóng siêu âm cao tần ($250\text{–}400\text{ kHz}$) về bộ xử lý VDB 112B/6.2N để phân tích trạng thái $0$ tờ, $1$ tờ hay $2$ tờ dính liền.

Không bị ảnh hưởng bởi màu sắc, độ bóng VÀ Vật liệu trong suốt

Nhờ nguyên lý sóng âm xuyên qua vật thể, cảm biến hoạt động tin cậy trên giấy in màu, màng nhựa trong suốt, giấy dán nhãn, phim chụp quang hay lá nhôm mỏng mà cảm biến quang thông thường bị bó tay.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze DB 112 UP.1-20,2500 (50109000)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series DB 112 Ultrasonic Transducers
Mã đặt hàng (Part No.)	DB 112 UP.1-20,2500 (50109000)
Cấu trúc bộ sản phẩm	01 Đầu phát (Transmitter) + 01 Đầu nhận (Receiver)
Khoảng cách lắp đặt chuẩn	$20\text{ mm}$ (Phạm vi cho phép: $15\text{ đến } 30\text{ mm}$)
Định lượng giấy kiểm tra	$20\text{ g/m}^2 \text{ đến } 1.200\text{ g/m}^2$ (Tùy góc nghiêng lắp đặt)
Bộ khuếch đại tương thích	Dòng VDB 112B (VD: VDB 112B/6.2N)
Vật liệu thân vỏ	Đồng mạ niken (Brass nickel-plated)
Chiều dài dây cáp	$2.5\text{ mét}$ ($2500\text{ mm}$) tích hợp giắc cắm M8 $3\text{-pin}$
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Ngành In Ấnh VÀ Đóng Gói Bao Bì

Máy in offset, máy gấp nếp bao bì: Kiểm tra và ngăn ngừa kẹt 2 tờ giấy đi vào lô cuộn.
Sản xuất pin Lithium & Linh kiện điện tử: Phát hiện màng ngăn cách (separator film) hoặc lá đồng/nhôm bị dính đôi.
Máy đóng gói vỉ thuốc & Khai thác thư tự động: Đếm và kiểm tra sự trùng lặp của vỉ plastic, bao thư hoặc bìa tài liệu.

Mẹo gá lắp chuẩn từ chuyên gia: Để tối ưu hóa khả năng phát hiện tờ kép và tránh hiện tượng sóng phản hồi tiêu cực, cặp đầu dò DB 112 UP.1-20,2500 nên được gá nghiêng một góc khoảng $35^\circ \text{ đến } 45^\circ$ so với bề mặt tờ giấy/màng thay vì lắp vuông góc $90^\circ$.
