KSS ET-M12-4A-RJ45-A-P7-150: Cáp Kết Nối Ethernet Công Nghiệp M12 sang RJ45 Leuze Electronic

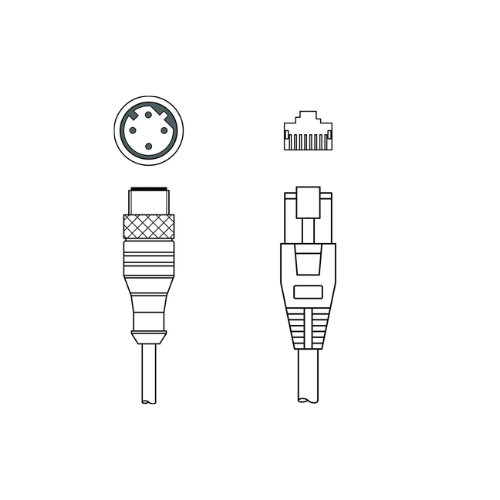

Leuze KSS ET-M12-4A-RJ45-A-P7-150 (Part No.: 50135084) là dây cáp đúc sẵn kết nối dữ liệu Ethernet công nghiệp (Interconnection Cable / Patch Cord) dài $15\text{ mét}$ thuộc thương hiệu Leuze Electronic (Đức). Cáp được thiết kế chuyển đổi từ đầu giắc tròn kim loại M12 D-Coded chuẩn chống nước IP67 sang đầu giắc mạng RJ45 chuẩn tủ điện, chuyên dùng để truyền tải dữ liệu tốc độ cao (PROFINET, EtherNet/IP, EtherCAT) giữa thiết bị/cảm biến Leuze xa trường và bộ điều khiển trung tâm PLC hoặc switch công nghiệp.

1. Giải Mã Cấu Hình Mã Sản Phẩm KSS ET-M12-4A-RJ45-A-P7-150

Mã sản phẩm thể hiện chi tiết các thông số kết nối, chất liệu cáp và chiều dài từ Leuze:

KSS: Cáp đúc sẵn $2$ đầu kết nối (Kabel mit Stecker / Connection cable with two connectors).
ET: Chuẩn truyền thông Ethernet công nghiệp (Fast Ethernet / PROFINET / EtherNet/IP).
M12-4A: Đầu thứ nhất là giắc cắm đực M12 4-pin D-coded dạng thẳng (Male straight).
RJ45-A: Đầu còn lại là giắc cắm chuẩn RJ45 dạng thẳng (Male straight).
P7: Vỏ dây bọc nhựa PUR (Polyurethane) màu xanh lá cây chuẩn Ethernet công nghiệp, kháng dầu mỡ, không chứa Halogen và chịu uốn dẻo tốt.
150: Chiều dài tổng thể của dây cáp đạt $15.000\text{ mm}$ ($15\text{ mét}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Dây cáp kết nối Leuze KSS ET-M12-4A-RJ45-A-P7-150 sở hữu nhiều đặc tính vận hành vượt trội:

Truyền tải dữ liệu Fast Ethernet $100\text{ Mbit/s}$ khoảng cách xa $15\text{m}$

Thiết kế cấu trúc lõi đôi xoắn bọc giáp chống nhiễu toàn phần (SF/UTP / STP), đảm bảo tín hiệu truyền thông liên tục không bị suy hao hay chập chờn over $15\text{m}$ trong môi trường có sóng hài từ biến tần, động cơ.
Tương thích hoàn hảo với băng thông Cat5e cho các hệ thống thời gian thực như PROFINET RT/IRT, EtherNet/IP, Modbus TCP.

Vỏ PUR chịu mài mòn VÀ Độ bền cơ học cao

Lớp vỏ PUR công nghiệp màu xanh (RAL 6018) dẻo dai, chống mài mòn, chịu lực uốn gập trong xích dẫn cáp (drag chain) và kháng tốt hóa chất, dầu mỡ công nghiệp.
Đầu M12 đạt cấp bảo vệ IP67 khi vặn chặt khóa ren kim loại, đảm bảo chống bám bụi và chống thấm nước tuyệt đối.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze KSS ET-M12-4A-RJ45-A-P7-150 (50135084)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Industrial Ethernet Connection Cables (M12 to RJ45)
Mã đặt hàng (Part No.)	KSS ET-M12-4A-RJ45-A-P7-150 (50135084)
Ứng dụng cáp	Cáp kết nối dữ liệu Ethernet công nghiệp tốc độ cao
Đầu cắm thứ nhất (Connector 1)	Giắc cắm đực M12 4-pin D-coded (Male straight), Vỏ kim loại mạ niken
Đầu cắm thứ hai (Connector 2)	Giắc cắm đực RJ45 (Male straight)
Chiều dài cáp ($L$)	$15\text{ mét}$ ($15.000\text{ mm}$)
Cấu trúc lõi cáp	$2 \times 2 \times \text{AWG 22/7}$ (4 lõi xoắn đôi chống nhiễu)
Vật liệu vỏ ngoài cáp	PUR (Polyurethane) màu xanh lá cây công nghiệp
Điện áp định mức	Max. $60\text{ V DC}$
Tốc độ truyền dữ liệu	Up to $100\text{ Mbit/s}$ (Fast Ethernet)
Cấp bảo vệ vỏ (IP)	Đầu M12: IP67 / Đầu RJ45: IP20
Bán kính uốn cong tối thiểu	Cố định: $> 5 \times D$ / Chuyển động: $> 10 \times D$
Nhiệt độ vận hành	Cố định: $-40^\circ\text{C} \text{ đến } +80^\circ\text{C}$ / Động: $-20^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Dây Chuyển Sản Xất

Leuze KSS ET-M12-4A-RJ45-A-P7-150 là giải pháp kết nối đường dài tin cậy cho:

Hệ Thống Đọc Mã Vạch VÀ Máy Quét Công Nghiệp

Kết nối truyền dữ liệu từ các máy quét mã vạch cố định lắp đặt ở vị trí cao hoặc xa tủ điện (như Leuze BCL 300i / BCL 500i / DCR 200i) về Ethernet Switch trong tủ điều khiển.

Cảm Biến Định Vị Laser VÀ Cảm Biến Khoảng Cách

Dùng cho cảm biến đo khoảng cách laser dòng AMS 300i hoặc ODS Series gắn trên cầu trục, xe tự hành AGV đi dây khoảng cách xa $15\text{m}$.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân giắc M12 D-coded 4-pin tương ứng với đầu RJ45:

Chân 1 ($\text{TD+}$) $\rightarrow$ Trắng/Cam (Mạng RJ45 Chân 1)

Chân 2 ($\text{RD+}$) $\rightarrow$ Trắng/Xanh lá (Mạng RJ45 Chân 3)

Chân 3 ($\text{TD-}$) $\rightarrow$ Cam (Mạng RJ45 Chân 2)

Chân 4 ($\text{RD-}$) $\rightarrow$ Xanh lá (Mạng RJ45 Chân 6)

Khi đi cáp dài $15\text{m}$ xuyên qua các máng cáp động cơ, hãy cố định dây bằng kẹp nhựa dẻo và giữ khoảng cách tối thiểu $20\text{ cm}$ với dây nguồn lực $380\text{V}$ để duy trì tốc độ truyền $100\text{ Mbps}$ ổn định nhất.
