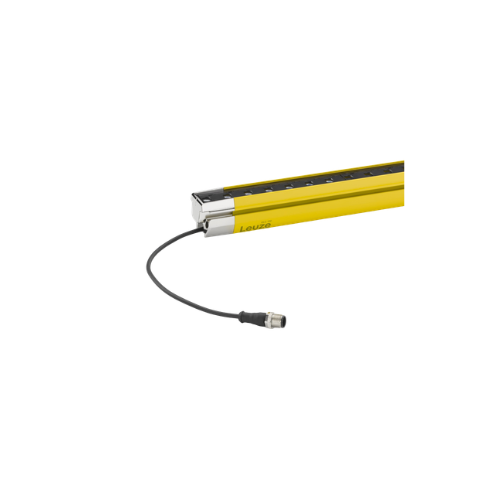

ELC110R30-1200: Màn Chắn Quang An Toàn Nhận (Safety Light Curtain Receiver) Leuze Electronic

Leuze ELC110R30-1200 (Part No.: 50149053) là đầu nhận thuộc dòng màn chắn quang an toàn đa tia (Safety Light Curtain Receiver) thế hệ Series ELC 100 của thương hiệu Leuze Electronic (Đức). Với thiết kế tối ưu chi phí, cấu trúc nhỏ gọn và khả năng vận hành plug-and-play đơn giản, thiết bị đạt chuẩn an toàn Type 4 / PL e / SIL 3, đóng vai trò thu tín hiệu quang và điều khiển ngắt mạch an toàn (OSSD) với chiều cao trường bảo vệ $1.200\text{ mm}$ khi kết hợp cùng đầu phát ELC100T30-1200.

1. Giải Mã Cấu Hình Mã Sản Phẩm ELC110R30-1200

Mã sản phẩm thể hiện đầy đủ các đặc tính kỹ thuật và kích thước từ Leuze:

ELC110: Dòng màn chắn quang an toàn thế hệ mới tối ưu chi phí, bản nâng cấp phân vùng tính năng (ELC 100 Series).
R: Đầu nhận tín hiệu an toàn (Receiver).
30: Độ phân giải (Resolution) đạt $30\text{ mm}$, chuyên dùng cho ứng dụng bảo vệ bàn tay và cơ thể (Hand and Access Protection).
1200: Chiều cao trường bảo vệ (Protective Field Height) đạt $1.200\text{ mm}$ ($1.2\text{ mét}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Màn chắn quang an toàn Leuze ELC110R30-1200 sở hữu nhiều ưu điểm thiết kế vượt trội:

Chuẩn an toàn Type 4 / SIL 3 / PL e VÀ Ngõ ra an toàn OSSD

Đáp ứng các tiêu chuẩn an toàn máy móc khắt khe nhất (IEC/EN 61496-1/-2 Type 4, ISO 13849-1 Performance Level e, IEC 62061 SIL 3).
Trang bị $2$ ngõ ra chuyển mạch an toàn transistor PNP ($2 \times \text{OSSD}$) chống ngắn mạch và chống đấu sai dây, kết nối trực tiếp vào rơ-le an toàn hoặc PLC safety.

Lắp đặt linh hoạt VÀ Không có vùng mù (No blind zone)

Thiết kế gọn nhẹ với kích thước mặt cắt $34.7 \times 32.5\text{ mm}$, vùng bảo vệ tràn viền kéo dài đến tận hai đầu mút (không có điểm mù quang học), tối ưu không gian lắp đặt trong khung máy.
Tự động đồng bộ hóa bằng chùm tia ánh sáng (Optical synchronization) với đầu phát mà không cần dây cáp kết nối trực tiếp giữa $2$ thanh.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze ELC110R30-1200 (50149053)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series ELC 100 Safety Light Curtains
Mã đặt hàng (Part No.)	ELC110R30-1200 (50149053)
Loại thiết bị	Đầu nhận an toàn (Safety Receiver) - Dùng chung với đầu phát ELC100T30-1200
Cấp an toàn (Safety Level)	Type 4 (IEC 61496), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Độ phân giải (Resolution)	$30\text{ mm}$ (Phát hiện bàn tay / Cánh tay)
Chiều cao bảo vệ ($H_{\text{PF}}$)	$1.200\text{ mm}$ ($1.2\text{ m}$)
Phạm vi hoạt động (Operating range)	$0.25\text{ đến } 6\text{ mét}$
Thời gian phản hồi	$18.5\text{ ms}$
Tín hiệu ngõ ra an toàn	$2 \times \text{OSSD}$ (PNP) (Dòng tải $150\text{ mA}$ mỗi kênh)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$, Bảo vệ quá áp & ngắn mạch)
Kiểu kết nối điện	Cáp đúc liền thân $0.2\text{ m}$ tích hợp giắc cắm kim loại M12 4-pin
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy VÀ Tự Động Hóa

Leuze ELC110R30-1200 kết hợp với đầu phát ELC100T30-1200 tạo thành hệ thống bảo vệ an toàn tin cậy:

Bảo vệ khu vực làm việc của Máy Dập, Máy Ép VÀ Robot

Ngăn chặn người vận hành đưa tay vào vùng di chuyển nguy hiểm của khuôn dập, máy dập nhựa, máy đóng gói trong lúc máy đang hoạt động.
Dừng tức thì chuyển động của Robot hoặc cánh tay gắp ngay khi phát hiện vật thể xâm nhập qua rào chắn $1.2\text{m}$.

Giám sát lối vào Dây Chuyền Lắp Ráp VÀ Băng Tải

Giám sát lối vào của khu vực cấp phôi tự động, trạm dán nhãn, máy đóng thùng carton.
Bảo vệ an toàn cho công nhân tại các vị trí thao tác kiểm tra chất lượng trên dây chuyền sản xuất.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm M12 4-pin của đầu nhận ELC110R30-1200: Chân 1 ($+24\text{ VDC}$ - Nâu), Chân 3 ($0\text{V}$ - Xanh dương), Chân 2 ($\text{OSSD 2}$ - Trắng) và Chân 4 ($\text{OSSD 1}$ - Đen). Cả $2$ đường OSSD này phải được đấu nối trực tiếp vào $2$ kênh đầu vào an toàn của Rơ-le an toàn (như Leuze MSI Series) hoặc PLC Safety để đảm bảo tính sẵn sàng ngắt mạch khi có sự cố.
