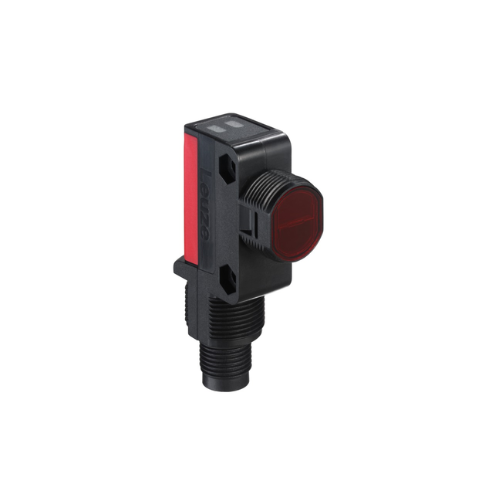

PRK28/4P-M12: Cảm Biến Quang Phản Xạ Gương Leuze Electronic

Leuze PRK28/4P-M12 (Part No.: 50117924) là dòng Cảm biến quang phản xạ gương (Polarized Retro-Reflective Sensor) thuộc Series 28 của thương hiệu Leuze Electronic (Đức). Thiết bị được tích hợp bộ lọc phân cực (Polarization filter) giúp chống phản xạ giả từ các bề mặt kim loại bóng, kết hợp cùng khoảng cách quét tối đa lên đến $12\text{ mét}$ (khi dùng với tấm phản xạ gương tiêu chuẩn), chuyên dùng trong các hệ thống băng chuyền tự động và kho vận logistics.

1. Giải Mã Cấu Hình Mã Sản Phẩm PRK28/4P-M12

Ký hiệu mã thể hiện đầy đủ các đặc tính chức năng và ngõ ra từ Leuze:

PRK: Cảm biến quang dạng phản xạ gương có bộ lọc phân cực (Polarized Retro-reflective Key sensor).
28: Series 28 thiết kế vỏ lai linh hoạt (thân khối chữ nhật kết hợp cổ ren M18 giúp gá lắp đa dạng).
4P: Ngõ ra tín hiệu kép PNP (gồm $1$ cổng Thường Mở NO / Light-on và $1$ cổng Thường Đóng NC / Dark-on).
M12: Kiểu kết nối điện qua giắc cắm tròn kim loại tiêu chuẩn M12 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Leuze PRK28/4P-M12 sở hữu nhiều ưu điểm thiết kế vượt trội:

Kính lọc phân cực chống nhiễu VÀ Khoảng cách quét xa $12\text{m}$

Nhờ trang bị kính lọc phân cực, cảm biến chỉ nhận diện ánh sáng phản hồi đã bị xoay góc từ gương phản xạ, loại bỏ hoàn toàn tình trạng báo sai khi chùm tia chiếu vào bề mặt inox, màng co nilon bóng hoặc nhôm sáng.
Khoảng cách vận hành rộng từ $0.02\text{m}$ đến $10\text{ mét}$ (đạt tối đa $12\text{ mét}$ khi dùng gương TK(S) 100x100).

Vỏ nhựa ABS chuẩn IP67 VÀ Thiết kế gá lắp linh hoạt

Vỏ nhựa ABS cao cấp đạt cấp bảo vệ IP67, chống xịt nước và bụi bẩn công nghiệp.
Thân cảm biến tích hợp ren M18 ở mặt trước lẫn chân đế giắc cắm, giúp kỹ thuật viên dễ dàng gá lắp vào khung băng tải theo nhiều góc độ khác nhau.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze PRK28/4P-M12 (50117924)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 28 Retro-Reflective Sensors
Mã đặt hàng (Part No.)	PRK28/4P-M12 (50117924)
Nguyên lý hoạt động	Phản xạ gương có bộ lọc phân cực (Polarized)
Khoảng cách quét ($S_n$)	$0.02 \text{ đến } 10\text{ mét}$ (Tối đa $12\text{m}$ với gương TK 100x100)
Nguồn sáng phát	LED Đỏ (Red Light $620\text{ nm}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Số lượng ngõ ra	$2 \times \text{Ngõ ra PNP}$ (OUT 1: NO / OUT 2: NC)
Dòng tải tối đa	$100\text{ mA}$ mỗi kênh
Tần số chuyển mạch (Switching freq.)	$500\text{ Hz}$ (Thời gian phản hồi $1\text{ ms}$)
Kiểu kết nối điện	Giắc cắm tròn kim loại M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Ngành Kho Vận

Leuze PRK28/4P-M12 là lựa chọn phổ biến hàng đầu trên các hệ thống:

Giám Sát Thùng Hàng VÀ Pallet Trên Băng Tải

Phát hiện sự có mặt của thùng carton, khay nhựa, pallet gỗ/nhựa trên hệ thống băng tải đóng gói và phân loại kho vận tự động.

Kiểm Soát Chiều Cao VÀ Vị Trí Xe Băng Chuyền

Kiểm tra vị trí nhô ra của hàng hóa trên xe tự hành AGV hoặc kệ kho cao tầng (High-bay warehouse).

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm giắc M12 4-pin của PRK28/4P-M12:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Ngõ ra PNP NC (Dark-on - Kích hoạt khi bị che gương)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Ngõ ra PNP NO (Light-on - Kích hoạt khi nhìn thấy gương)
