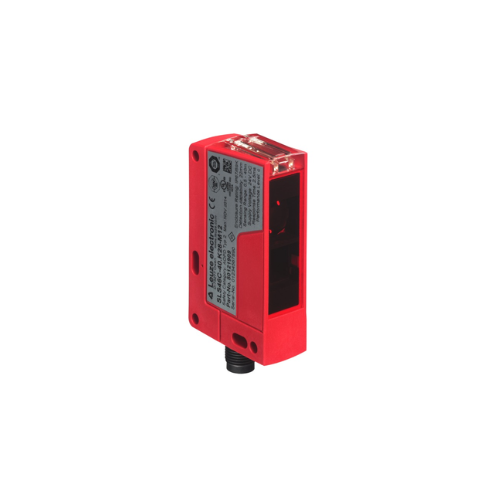

SLS46C-40.K48-M12: Cảm Biến Quang Phát An Toàn Single-Beam Safety Transmitter Leuze Electronic

Leuze SLS46C-40.K48-M12 (Part No.: 50126546) là thiết bị phát tín hiệu quang an toàn đơn tia (Single-beam Safety Photoelectric Transmitter) thuộc dòng Series 46C Safety của thương hiệu Leuze Electronic (Đức). Thiết bị đóng vai trò là đầu phát trong hệ thống cảm biến quang an toàn thu-phát độc lập, đạt chuẩn an toàn Type 4 / PL e / SIL 3, kết hợp hoàn hảo với đầu nhận an toàn SLE46C-40.K4/4P-M12 (hoặc các bộ điều khiển rơ-le an toàn dòng MSI) để tạo thành hàng rào bảo vệ an toàn cho con người và máy móc.

1. Giải Mã Cấu Hình Mã Sản Phẩm SLS46C-40.K48-M12

Mã sản phẩm thể hiện đầy đủ các đặc tính kỹ thuật an toàn từ nhà sản xuất Leuze:

SL S: Đầu phát tín hiệu an toàn (Safety Light barrier Sender/Emitter - S = Transmitter).
46C: Dòng cảm biến quang vỏ nhựa chịu lực kích thước chuẩn công nghiệp ($20.5 \times 76.3 \times 44\text{ mm}$).
40: Phạm vi khoảng cách hoạt động bảo vệ tối đa lên đến $40\text{ mét}$ ($0.5\text{ đến } 40\text{ m}$).
K48: Cấp an toàn cao nhất Type 4 (IEC/EN 61496), PL e (ISO 13849-1), SIL 3 (IEC 62061) tích hợp tính năng kiểm tra ngắt phát tia sáng (Test Input / Deactivation Input).
M12: Kiểu kết nối nguồn và điều khiển qua giắc cắm kim loại chuẩn M12 4-pin.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang an toàn Leuze SLS46C-40.K48-M12 sở hữu nhiều thông số vận hành vượt trội:

Đạt chuẩn an toàn quốc tế Type 4 / SIL 3 / PL e

Đáp ứng đầy đủ các tiêu chuẩn an toàn máy móc khắt khe nhất (IEC/EN 61496-1/-2 Type 4, ISO 13849-1 Performance Level e, IEC 62061 SIL 3).
Tự động điều biến tần số ánh sáng phát giúp loại bỏ hoàn toàn hiện tượng nhiễu xuyên âm giữa các đầu phát lắp gần nhau hoặc ánh sáng môi trường.

Cổng test kiểm tra chu kỳ (Test Input) VÀ Thân vỏ IP67/IP69K

Trang bị cổng đầu vào thử nghiệm (Test input) cho phép PLC / Rơ-le an toàn chủ động ngắt tia phát để kiểm định khả năng đáp ứng của toàn bộ chuỗi an toàn trước mỗi chu kỳ làm việc của máy.
Thân vỏ nhựa PBT/PC đúc màu vàng an toàn đạt chuẩn IP67/IP69K, cho phép xịt rửa áp lực cao và vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze SLS46C-40.K48-M12 (50126546)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 46C Safety Single-Beam Devices
Mã đặt hàng (Part No.)	SLS46C-40.K48-M12 (50126546)
Loại cảm biến	Đầu phát an toàn (Safety Emitter/Transmitter) - Dùng chung với đầu nhận SLE46C
Cấp an toàn (Safety Level)	Type 4 (IEC 61496), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Nguồn phát sáng	LED Đỏ (Red Light, $630\text{ nm}$)
Khoảng cách bảo vệ ($S_{\text{n}}$)	$0.5\text{ đến } 40\text{ mét}$
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$, Bảo vệ ngược cực)
Cổng tín hiệu đầu vào	Test Input / Deactivation (Chân kích hoạt kiểm tra hệ thống)
Vật liệu vỏ	Nhựa chịu lực (Plastic PC/PBT) màu vàng an toàn
Kiểu kết nối điện	Giắc cắm kim loại M12 4-pin
Cấp bảo vệ vỏ (IP)	IP67, IP69K (ECOLAB certified)
Nhiệt độ vận hành	$-30^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy VÀ Tự Động Hóa

Leuze SLS46C-40.K48-M12 kết hợp với đầu nhận SLE46C tạo thành hệ thống bảo vệ điểm nguy hiểm hiệu quả:

Bảo vệ khu vực nguy hiểm xung quanh Robot VÀ Máy dập

Giám sát điểm truy cập của người vận hành vào các tế bào sản xuất (Robot cell), máy dập kim loại, máy cắt gỗ.
Dùng làm tia an toàn phụ kết hợp với màn chắn quang nhiều tia để kiểm soát lối ra vào khu vực tự động.

Giám sát lối vào Băng tải VÀ Kho tự động (AS/RS)

Giám sát sự di chuyển của xe tự hành AGV, xe nâng hoặc băng tải trung chuyển hàng hóa trong kho thông minh.
Ngắt nguồn chuyển động ngay lập tức khi phát hiện nhân sự đi vào vùng nguy hiểm.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm M12 4-pin của SLS46C-40.K48-M12: Chân 1 ($+24\text{ VDC}$ - Nâu), Chân 3 ($0\text{V}$ - Xanh dương), Chân 2 / Chân 4 (Cổng kích hoạt Test Input). Khi không kết nối cổng Test với rơ-le an toàn để tự động test, chân Test Input phải được đấu nối cố định theo đúng điện thế quy định trong tài liệu kỹ thuật để đầu phát duy trì phát tia liên tục.
