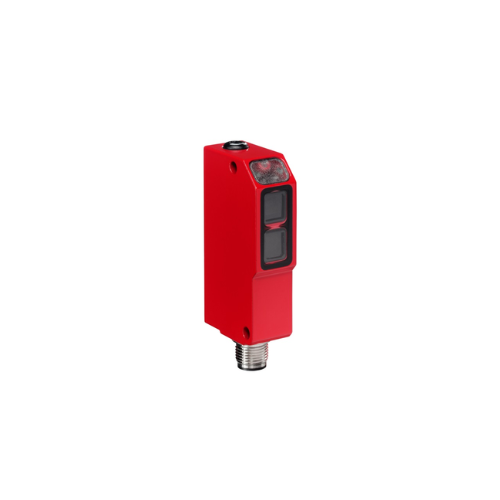

PRK 95/44 L.4: Cảm Biến Quang Phản Xạ Gương Vỏ Kim Loại Leuze Electronic

Leuze PRK 95/44 L.4 (Part No.: 50025609) là dòng Cảm biến quang phản xạ gương có bộ lọc phân cực (Polarized Retro-Reflective Sensor) thuộc Series 95 của thương hiệu Leuze Electronic (Đức). Với thiết kế vỏ hợp kim Red-Cast đúc nguyên khối chịu lực cao, tích hợp công nghệ chống va đập chuẩn IP67 / IP69K, thiết bị chuyên dùng cho các môi trường công nghiệp nặng, dây chuyền đóng gói khắt nghiệt và ngành sản xuất ô tô/chế tạo máy.

1. Giải Mã Cấu Hình Mã Sản Phẩm PRK 95/44 L.4

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật vượt trội từ nhà sản xuất Leuze:

PRK: Cảm biến quang phản xạ gương có bộ lọc phân cực (Polarized Retro-reflective Key sensor).
95: Dòng cảm biến vỏ kim loại công nghiệp nặng (Metal Series 95).
44: Cấu hình ngõ ra kép PNP (bao gồm $1$ cổng Thường Mở NO / Light-on và $1$ cổng Thường Đóng NC / Dark-on).
L.4: Hướng kết nối giắc cắm kim loại M12 4-pin Male bố trí vuông góc linh hoạt.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Leuze PRK 95/44 L.4 sở hữu nhiều đặc tính vận hành ấn tượng:

Vỏ hợp kim đúc đầm chắc VÀ Bộ lọc phân cực chống nhiễu

Vỏ kim loại Zinc die-cast rắn chắc giúp cảm biến chịu được va đập cơ học cực tốt trong môi trường công nghiệp nặng.
Kính lọc phân cực loại bỏ hoàn toàn các tín hiệu phản xạ giả từ các bề mặt kim loại bóng, inox, màng co nilon hoặc vật liệu phản quang.

Tần số quét cao $1.000\text{ Hz}$ VÀ Cấp bảo vệ IP67/IP69K

Tốc độ phản hồi cực nhanh chỉ $0.5\text{ ms}$ cùng tần số quét $1.000\text{ Hz}$, đáp ứng hoàn hảo các ứng dụng kiểm tra sản phẩm di chuyển tốc độ cao.
Đạt chuẩn IP67 và IP69K, cho phép hoạt động bền bỉ trong môi trường nhiều bụi bẩn, xịt rửa áp lực cao và môi trường dầu mỡ.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze PRK 95/44 L.4 (500250609)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 95 Heavy-Duty Metal Sensors
Mã đặt hàng (Part No.)	PRK 95/44 L.4 (50025609)
Nguyên lý hoạt động	Phản xạ gương có bộ lọc phân cực (Polarized)
Khoảng cách quét ($S_n$)	$0.1 \text{ đến } 5\text{ mét}$ (Tối đa $6\text{m}$ với gương TK(S) 100x100)
Nguồn sáng phát	LED Đỏ (Red Light $660\text{ nm}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Số lượng ngõ ra	$2 \times \text{Ngõ ra PNP}$ (OUT 1: NO / OUT 2: NC)
Tần số chuyển mạch (Switching freq.)	$1.000\text{ Hz}$ ($1\text{ kHz}$)
Thời gian phản hồi	$0.5\text{ ms}$ ($500\text{ µs}$)
Kiểu kết nối điện	Giắc cắm tròn kim loại M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67, IP69K
Nhiệt độ vận hành	$-25^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Công Nghiệp Nặng VÀ Tự Động Hóa

Leuze PRK 95/44 L.4 là lựa chọn ưu tiên hàng đầu tại các môi trường khắc nghiệt:

Dây Chuyền Lắp Ráp Ô Tô VÀ Cơ Khí Chế Tạo

Phát hiện sự có mặt của khung gầm ô tô, chi tiết kim loại sơn bóng hoặc các bộ phận máy móc trong khu vực gia công va đập cao.

Hệ Thống Băng Tải Tải Trọng Lớn VÀ Kho Vận

Định vị vị trí pallet, thùng hàng kim loại trên hệ thống băng tải chuyển hàng tải trọng lớn.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm giắc M12 4-pin của PRK 95/44 L.4:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Ngõ ra PNP NC (Dark-on - Kích hoạt khi che gương)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Ngõ ra PNP NO (Light-on - Kích hoạt khi nhìn thấy gương)
