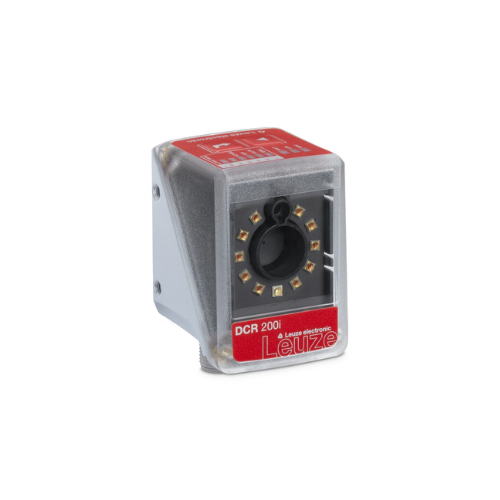

DCR 202i FIX-F1-102-R3: Đầu Đọc Mã Vạch Camera 1D/2D Công Nghiệp Leuze Electronic Chính Hãng

Leuze DCR 202i FIX-F1-102-R3 (Part No.: 50128784) là đầu đọc mã vạch dựa trên công nghệ Camera xử lý ảnh (Camera-based Code Reader) thuộc Series DCR 200i của thương hiệu Leuze Electronic (Đức). Khác với các dòng quét Laser truyền thống, thiết bị ứng dụng cảm biến CMOS tiên tiến kết hợp hệ thống chiếu sáng LED tích hợp, cho phép đọc chính xác các loại mã vạch 1D, mã ma trận 2D (Data Matrix, QR Code) và mã khắc trực tiếp trên bề mặt sản phẩm (DPM) với tốc độ di chuyển cao.

1. Giải Mã Cấu Hình Mã Sản Phẩm DCR 202i FIX-F1-102-R3

Mã sản phẩm thể hiện đầy đủ các thông số về ống kính, độ phân giải và kiểu chiếu sáng từ Leuze:

DCR 200i / 202i: Dòng máy đọc mã vạch xử lý ảnh nhỏ gọn công nghiệp tích hợp cổng giao tiếp truyền thông Ethernet.
FIX-F1: Cấu hình ống kính tiêu cự cố định (Fixed Focus) khoảng cách làm việc tối ưu khoảng $100\text{ mm}$.
102: Cấu hình tiêu cự ống kính $F = 12\text{ mm}$ (cho trường nhìn FOV chuẩn và độ phân giải chi tiết).
R3: Tích hợp hệ thống đèn LED chiếu sáng màu đỏ (Red light LED) công suất cao phía trước.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Đầu đọc mã vạch Leuze DCR 202i FIX-F1-102-R3 sở hữu nhiều thông số vận hành vượt trội:

Đọc đa dạng mã 1D/2D VÀ Mã khắc DPM

Giải mã tức thì các loại mã 1D (Code 39, Code 128, EAN, UPC) và mã 2D (DataMatrix, QR Code, PDF417).
Khả năng đọc tốt các mã bị mờ, méo, in trên bề mặt cong, màng bóng mờ hoặc mã khắc laser/chấm đục (DPM) trên linh kiện kim loại và nhựa.

Giao tiếp Ethernet TCP/IP VÀ Thiết kế nhỏ gọn IP65

Trang bị cổng truyền thông Ethernet TCP/IP, Ethernet/IP, PROFINET (tùy cấu hình phần mềm) giúp truyền dữ liệu trực tiếp về PLC hoặc hệ thống máy chủ ERP/MES.
Thân vỏ kim loại đúc nhỏ gọn ($43 \times 61 \times 44\text{ mm}$) đạt chuẩn bảo vệ IP65, dễ dàng lắp đặt trong các không gian máy chật hẹp.
Cấu hình, cài đặt vùng đọc (ROI) và thử nghiệm cực kỳ dễ dàng thông qua phần mềm giao diện Web browser (WebConfig) tích hợp sẵn trong thiết bị mà không cần cài thêm phần mềm ngoài.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze DCR 202i FIX-F1-102-R3 (50128784)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series DCR 200i (Camera-based Code Reader)
Mã đặt hàng (Part No.)	DCR 202i FIX-F1-102-R3 (50128784)
Cảm biến hình ảnh	Cảm biến CMOS (Độ phân giải $1280 \times 960\text{ pixels}$)
Khoảng cách đọc ($S_{\text{d}}$)	$40\text{ mm} \text{ đến } 360\text{ mm}$ (Tùy thuộc kích thước Modul mã)
Ống kính (Optics)	Tiêu cự cố định ($f = 12\text{ mm}$)
Nguồn chiếu sáng	Đèn LED đỏ (Red LED, $620\text{ nm}$)
Tốc độ di chuyển tối đa	Lên tới $6\text{ m/s}$
Nguồn cấp vận hành	$18\text{ đến } 30\text{ V DC}$
Giao diện truyền thông	Ethernet (TCP/IP, UDP), RS 232 / RS 422, USB, Switching I/O
Kiểu kết nối điện	Giắc cắm kim loại M12 (Ethernet + Power/IO)
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +45^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Sản Xuất VÀ Đóng Gói

Leuze DCR 202i FIX-F1-102-R3 là trợ thủ đắc lực cho các bài toán truy xuất nguồn gốc (Traceability):

Ngành Dược phẩm, Thực phẩm VÀ Đồ uống

Kiểm tra và đọc mã DataMatrix 2D in trên vỏ hộp thuốc, ống tiêm, chai lọ trên dây chuyền đóng gói tốc độ cao.
Giám sát mã QR code chống hàng giả trên nhãn sản phẩm.

Ngành Sản xuất Điện tử VÀ Chế tạo Ô tô

Đọc mã DataMatrix khắc Laser (DPM) trực tiếp trên bản mạch PCB, khung vỏ kim loại, linh kiện động cơ.
Phân loại tự động các khay hàng (Tray) chứa linh kiện trên băng tải tự động.

Mẹo vận hành chuẩn từ chuyên gia: Để cấu hình DCR 202i FIX-F1-102-R3, bạn chỉ cần cấp nguồn $24\text{ VDC}$ và nối cáp Ethernet từ thiết bị vào máy tính, sau đó mở trình duyệt Web (Chrome/Firefox) nhập địa chỉ IP mặc định của đầu đọc. Công cụ Auto-Tune trong WebConfig sẽ tự động điều chỉnh thời gian phơi sáng (Exposure time) và độ sáng LED để tối ưu khả năng đọc mã chỉ trong $3\text{ giây}$.
