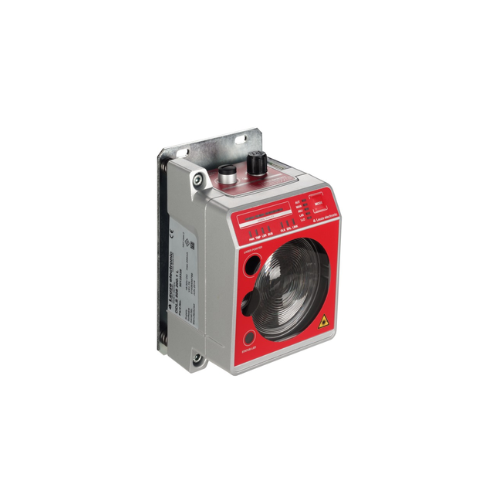

DDLS 508 200.3 L H: Bộ Truyền Dữ Liệu Quang Học Không Dây Leuze Electronic

Leuze DDLS 508 200.3 L H (Part No.: 50132929) là bộ truyền dữ liệu bằng ánh sáng hồng ngoại (Optical Data Transmission Transceiver) thuộc Series DDLS 500 của thương hiệu Leuze Electronic (Đức). Tích hợp chuẩn truyền thông công nghiệp EtherNet/IP, phạm vi khoảng cách đạt tới $200\text{ mét}$, tích hợp con xoay Laser căn chỉnh (L) và bộ sưởi nhiệt nội bộ (H), thiết bị chuyên dùng để truyền dữ liệu Ethernet tốc độ cao không dây giữa các thiết bị di động (cẩu trục, xe AGV/RGV) và hệ thống cố định.

1. Giải Mã Cấu Hình Mã Sản Phẩm DDLS 508 200.3 L H

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật vượt trội từ nhà sản xuất Leuze:

DDLS: Bộ truyền dữ liệu bằng quang học không dây (Digital Data Laser System).
508: Thuộc Series DDLS 500, tối ưu hóa cho giao thức truyền thông công nghiệp EtherNet/IP (băng thông $100\text{ Mbit/s}$).
200: Phạm vi khoảng cách truyền dữ liệu tối đa giữa $2$ bộ thu-phát lên tới $200\text{ mét}$.
.3: Tần số kênh truyền F3 (Xác định cặp thiết bị thu-phát đối ứng, tránh nhiễu chéo).
L: Tích hợp Laser Pointer hỗ trợ căn chuẩn tâm tia quang học nhanh chóng trong quá trình gá lắp.
H: Tích hợp bộ sưởi nhiệt nội bộ (Heating), chống đọng sương và đóng băng thấu kính trong môi trường kho lạnh.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Bộ truyền quang học Leuze DDLS 508 200.3 L H sở hữu nhiều đặc tính vận hành ấn tượng:

Truyền dữ liệu Ethernet $100\text{ Mbps}$ không dây VÀ Không hao mòn cơ học

Thay thế hoàn toàn cho cáp xích xén (Cable carrier) hoặc rulo quấn cáp, loại bỏ hoàn toàn nguy cơ đứt cáp, mòn cáp cơ học trên các hành trình di chuyển dài $200\text{m}$.
Tốc độ truyền thực tế $100\text{ Mbit/s}$ hoàn hảo cho dữ liệu điều khiển Ethernet/IP, tín hiệu camera quan sát và dữ liệu PLC.

Laser căn chỉnh thông minh (L) VÀ Bộ sưởi kho lạnh (H)

Điểm Laser căn chỉnh (Class 1) chiếu trực tiếp hỗ trợ kỹ sư căn thẳng hàng giữa $2$ đầu thu phát cách xa hàng trăm mét cực kỳ dễ dàng.
Mạch sưởi nhiệt tự động kích hoạt giúp thiết bị hoạt động liên tục trong môi trường âm sâu đến $-30^\circ\text{C}$ mà không đọng sương thấu kính.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze DDLS 508 200.3 L H (50132929)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series DDLS 500 Optical Data Transmission
Mã đặt hàng (Part No.)	DDLS 508 200.3 L H (50132929)
Nguyên lý hoạt động	Truyền/nhận dữ liệu bằng chùm tia hồng ngoại không dây
Chuẩn truyền thông	EtherNet/IP, TCP/IP, UDP (Tốc độ $100\text{ Mbit/s}$)
Khoảng cách truyền dữ liệu	$0.2 \text{ đến } 200\text{ mét}$
Tần số phát (Frequency)	Kênh F3
Góc mở chùm tia (Divergence)	$\pm 0.5^\circ$
Căn chỉnh quang học	Tích hợp Laser Pointer hỗ trợ định hướng
Nguồn cấp vận hành	$18 \text{ đến } 30\text{ V DC}$ (Có mạch sưởi)
Kiểu kết nối điện	Giắc cắm M12 kim loại (POWER, BUS IN/OUT)
Nhiệt độ vận hành (có sưởi)	$-30^\circ\text{C} \text{ đến } +50^\circ\text{C}$
Cấp bảo vệ vỏ (IP)	IP65

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Kho Lạnh Thông Minh

Leuze DDLS 508 200.3 L H là giải pháp kết nối không dây tin cậy hàng đầu:

Cần Trục Kho Cao Tầng AS/RS VÀ Xe Trung Chuyển Kho Lạnh

Kết nối dữ liệu PLC điều khiển thời gian thực giữa xe trung chuyển/cẩu gắp di chuyển trong kho cấp đông ($-25^\circ\text{C} \text{ đến } -30^\circ\text{C}$) và tủ điều khiển trung tâm.

Hệ Thống Xe Tự Hành RGV / Cẩu Trục Cảng

Truyền dữ liệu tín hiệu điều khiển Ethernet/IP cho hệ thống cẩu bờ, cẩu tháp hoặc xe RGV di chuyển trên đường ray dài $200\text{m}$.

Mẹo lắp đặt cặp đối ứng chuẩn từ chuyên gia Leuze:

Để thiết lập một liên kết truyền dữ liệu quang học hoàn chỉnh, bạn cần $1\text{ cặp}$ thiết bị gồm kênh F3 (DDLS 508 200.3) và kênh F4 (DDLS 508 200.4) lắp đặt đối diện nhau.
