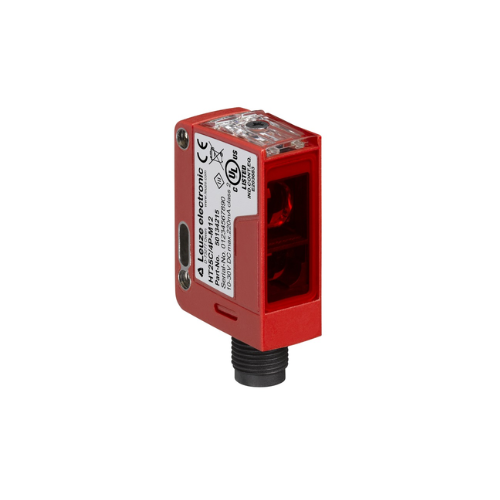

HT25C.S/4P-M12: Cảm Biến Quang Phản Xạ Khuếch Tán Triệt Tiêu Nền Leuze Electronic

Leuze HT25C.S/4P-M12 (Part No.: 50134239) là dòng Cảm biến quang phản xạ khuếch tán triệt tiêu nền (Diffuse Sensor with Background Suppression) thuộc Series 25C của thương hiệu Leuze Electronic (Đức). Ký hiệu .S đặc biệt thể hiện điểm sáng laser/LED cực nhỏ (Small light spot), giúp cảm biến phát hiện chính xác các vật thể kích thước siêu nhỏ, chi tiết mỏng hoặc mép cạnh sản phẩm di chuyển trên băng tải mà không bị ảnh hưởng bởi màu sắc vật thể hay bề mặt nền phía sau.

1. Giải Mã Cấu Hình Mã Sản Phẩm HT25C.S/4P-M12

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật vượt trội từ nhà sản xuất Leuze:

HT: Cảm biến quang phản xạ khuếch tán có chức năng triệt tiêu nền (Handling Type Diffuse with Background Suppression).
25C: Series 25C thế hệ mới, tối ưu hóa khả năng chống nhiễu quang học và chịu rửa áp lực cao.
.S: Điểm sáng hội tụ nhỏ (Small Light Spot), chuyên dùng cho chi tiết nhỏ và khoảng cách khe hẹp.
4P: Cấu hình ngõ ra kép PNP (bao gồm $1$ cổng Thường Mở NO / Light-on và $1$ cổng Thường Đóng NC / Dark-on).
M12: Kết nối điện qua giắc cắm tròn kim loại tiêu chuẩn M12 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Leuze HT25C.S/4P-M12 sở hữu nhiều đặc tính vận hành ấn tượng:

Điểm sáng hội tụ cực nhỏ (.S) VÀ Chức năng triệt tiêu nền chính xác

Chùm sáng phát hội tụ tạo ra vệt sáng cực nhỏ, cho phép nhận diện chính xác các linh kiện điện tử nhỏ, mép khay nhựa, hoặc khoảng hở hẹp giữa các sản phẩm.
Chức năng triệt tiêu nền (Background Suppression) hoạt động dựa trên góc nhận diện quang học, giúp cảm biến chỉ nhận diện vật thể trong khoảng cách cài đặt mà không bị đánh lừa bởi màu sắc vật thể (dù là màu đen tuyền hay phản quang) hoặc nền băng tải ngay phía sau.

Tần số chuyển mạch $1.500\text{ Hz}$ VÀ Cấp bảo vệ IP67/IP69K/Ecolab

Tốc độ phản hồi cực nhanh chỉ $0.33\text{ ms}$ ($333\text{ µs}$) cùng tần số quét $1.500\text{ Hz}$, đáp ứng hoàn hảo các ứng dụng kiểm tra sản phẩm trên dây chuyền tốc độ cao.
Vỏ nhựa ABS cao cấp đạt cấp bảo vệ IP67, IP69K và chứng nhận Ecolab, chịu được xịt rửa hóa chất và áp lực nước nóng trong ngành thực phẩm/dược phẩm.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze HT25C.S/4P-M12 (50134239)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 25C High-Precision Diffuse Sensors
Mã đặt hàng (Part No.)	HT25C.S/4P-M12 (50134239)
Nguyên lý hoạt động	Phản xạ khuếch tán triệt tiêu nền (Background Suppression)
Đặc tính chùm sáng	Vệt sáng hội tụ siêu nhỏ (Small Light Spot)
Khoảng cách hoạt động ($S_n$)	$0 \text{ đến } 250\text{ mm}$ ($0 \text{ đến } 25\text{ cm}$)
Phạm vi cài đặt triệt tiêu nền	$15 \text{ đến } 250\text{ mm}$ (Điều chỉnh qua vít xoay Multiturn)
Nguồn sáng phát	LED Đỏ (Red Light $640\text{ nm}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Số lượng ngõ ra	$2 \times \text{Ngõ ra PNP}$ (OUT 1: NO / OUT 2: NC)
Tần số chuyển mạch (Switching freq.)	$1.500\text{ Hz}$ ($1.5\text{ kHz}$)
Thời gian phản hồi	$0.33\text{ ms}$ ($333\text{ µs}$)
Kiểu kết nối điện	Giắc cắm tròn kim loại M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67, IP69K, Ecolab
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Máy Tự Động Hóa VÀ Ngành Điện Tử

Leuze HT25C.S/4P-M12 là lựa chọn lý tưởng cho các vị trí đòi hỏi độ chính xác cao:

Phát Hiện Linh Kiện Điện Tử VÀ Chi Tiết Nhỏ

Phát hiện sự xuất hiện của chip, IC, linh kiện cơ khí nhỏ trên khay IC hoặc băng chuyền lắp ráp tự động.

Kiểm Tra Mép Bao Bì VÀ Nhãn Hàng

Định vị chính xác mép bao bì mỏng, đếm hộp thuốc/mỹ phẩm di chuyển sát nhau trên băng tải phân loại.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm giắc M12 4-pin của HT25C.S/4P-M12:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Ngõ ra PNP NC (Dark-on - Kích hoạt khi không có vật thể trong vùng quét)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Ngõ ra PNP NO (Light-on - Kích hoạt khi phát hiện vật thể)
