DDLS 508 120.0

Xuất sứ: Germany

Nhà cung cấp: Song Thành Công

Hãng sản xuất: Leuze VietNam

Ứng dụng sản phẩm: các ngành sản xuất

Liên hệ tư vấn

Mr Tú

vantu@songthanhcong.com

0359643939

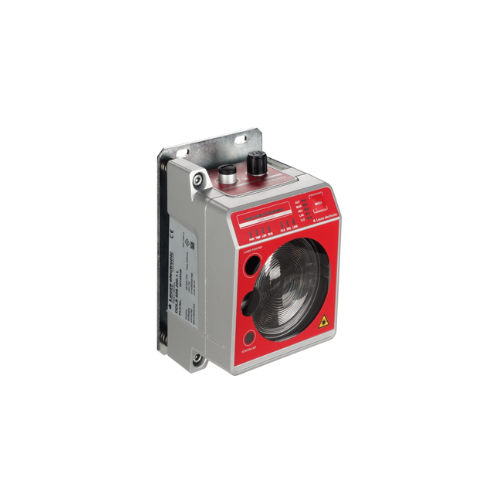

DDLS 508 120.0: Bộ Truyền Dữ Liệu Quang Học Tốc Độ Cao Leuze Electronic

Leuze DDLS 508 120.0 (Part No.: 50138440) là thiết bị Bộ truyền dữ liệu bằng chùm tia laser quang học (Optical Data Transmission Transceiver) thuộc dòng Series DDLS 500 của thương hiệu Leuze Electronic (Đức).

Thiết bị thay thế hoàn hảo cho các giải pháp truyền cáp xích xéo (cable carriers) hay sóng Wi-Fi dễ nhiễu, cho phép truyền tín hiệu Industrial Ethernet (PROFINET, Ethernet/IP, Modbus TCP...) không dây hai chiều (Full duplex) với tốc độ $100\text{ Mbit/s}$ ở khoảng cách xa lên tới $120\text{ mét}$.



1. Giải Mã Cấu Hình Mã Sản Phẩm DDLS 508 120.0

Ký hiệu mã thể hiện đầy đủ các thông số kỹ thuật chuẩn từ nhà sản xuất Leuze:

  • DDLS: Dòng thiết bị truyền dữ liệu quang học (Direct Data Link System).

  • 508: Tương thích chuẩn truyền thông Industrial Ethernet $100\text{ Mbit/s}$ (PROFINET RT, EtherNet/IP, EtherCAT, Modbus TCP).

  • 120: Khoảng cách truyền dữ liệu tối đa giữa $2$ đầu thu-phát đạt $120\text{ mét}$ ($200\text{ mm} \text{ đến } 120\text{ m}$).

  • .0: Phiên bản tiêu chuẩn tích hợp Laser Alignment Aid (Tia laser đỏ hỗ trợ căn chỉnh tâm cực kỳ nhanh chóng).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Thiết bị Leuze DDLS 508 120.0 sở hữu nhiều ưu điểm vận hành vượt trội:

Truyền dữ liệu thời gian thực $100\text{ Mbit/s}$ không trễ (Real-time transmission)

  • Tốc độ truyền đạt $100\text{ Mbit/s}$ chế độ Full Duplex, truyền tải nguyên vẹn và liên tục dữ liệu điều khiển PLC, hình ảnh camera hoặc tín hiệu an toàn (PROFINET PROFIsafe) mà không hề bị trễ hay mất gói tin.

Hỗ trợ căn chuẩn căn tia Laser VÀ Bàn gá xoay 3D

  • Tích hợp tia laser định vị màu đỏ (Laser alignment aid) chiếu thẳng tới thiết bị đối diện giúp kỹ sư dễ dàng căn chỉnh thẳng hàng $2$ bộ thu-phát ở khoảng cách xa hàng trăm mét.

  • Căn chỉnh mượt mà nhờ cơ cấu tấm gá cân bằng $3$ điểm độc quyền của Leuze.

Kháng nhiễu tuyệt đối VÀ Không bị hao mòn cơ học

  • Sử dụng ánh sáng hồng ngoại ($850\text{ nm}$) truyền trong không gian, hoàn toàn không bị ảnh hưởng bởi sóng Radio, sóng Wi-Fi, tần số biến tần hay các trường điện từ mạnh trong nhà xưởng.

  • Giải pháp truyền không tiếp xúc giúp loại bỏ hoàn toàn đứt gãy cáp hay bảo trì dây xích xéo trên thiết bị di chuyển.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze DDLS 508 120.0 (50138440)

Tiêu chí kỹ thuật Thông số chi tiết
Thương hiệu chế tạo Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm Series DDLS 500 Optical Data Transmission
Mã đặt hàng (Part No.) DDLS 508 120.0 (50138440)
Chuẩn truyền thông Industrial Ethernet $100\text{ Mbit/s}$ (PROFINET, EtherNet/IP, Modbus TCP...)
Khoảng cách làm việc $200\text{ mm} \text{ đến } 120\text{ mét}$
Tốc độ truyền (Data rate) $100\text{ Mbit/s}$ (Full Duplex)
Nguồn sáng phát Laser hồng ngoại ($850\text{ nm}$, Class 1M / Class 1)
Hỗ trợ căn chỉnh Tích hợp Laser căn tâm màu đỏ (Class 1)
Góc mở chùm tia $\pm0.5^\circ$
Nguồn cấp vận hành $18 \text{ đến } 30\text{ V DC}$
Cổng kết nối Ethernet Giắc cắm M12 4-pin D-Coded Female
Cổng kết nối Nguồn/Cảnh báo Giắc cắm M12 5-pin A-Coded Male
Vật liệu vỏ (Housing) Nhôm đúc phủ sơn / Mặt kính lọc ánh sáng
Nhiệt độ vận hành $-5^\circ\text{C} \text{ đến } +50^\circ\text{C}$ (Phiên bản có sấy đạt $-30^\circ\text{C}$)
Cấp bảo vệ vỏ (IP) IP65

4. Ứng Dụng Thực Tế Trong Kho Tự Động VÀ Cần Trục Di Chuyển

Leuze DDLS 508 120.0 là giải pháp truyền dữ liệu không dây tiêu chuẩn:

Xe Tải Ráp / Cần Trục Kho Thông Minh ASRS (Stacker Cranes)

  • Truyền tín hiệu điều khiển liên tục giữa tủ điều khiển trung tâm PLC trên mặt đất và xe gắp hàng SRM (Storage Retrieval Machine) chạy dọc đường ray trong kho thông minh cao tầng.

Cầu Trục Công Nghiệp VÀ Xe Chuyển Tải Lớn (Transfer Cars)

  • Thay thế hệ thống rulo quấn cáp đắt tiền hoặc cáp treo sâu đo, truyền tín hiệu Ethernet ổn định cho cầu trục di chuyển trong nhà máy thép, cảng biển.

Nguyên lý ghép cặp hệ thống DDLS 500:

  1. Để thiết lập $1$ đường truyền hoàn chỉnh, bạn cần $2$ thiết bị DDLS 508 120.0 lắp đặt đối diện thẳng hàng nhau (cả $2$ thiết bị có mã cấu hình giống nhau và tự động bắt cặp truyền tín hiệu $2$ chiều).

  2. Nếu vận hành trong kho lạnh (lên tới $-30^\circ\text{C}$), chọn phiên bản tích hợp bộ sấy kính DDLS 508 120.0 H (PN: 50138441).
