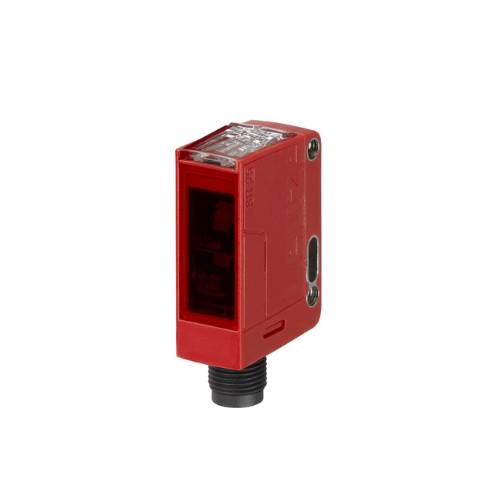

LE25C.1/4P-M12: Cảm Biến Quang Đầu Nhận Tốc Độ Cao Leuze Electronic

Leuze LE25C.1/4P-M12 (Part No.: 50139697) là bộ thu (Receiver) thuộc dòng cảm biến quang dạng thu-phát độc lập (Through-beam Photoelectric Receiver) thế hệ nâng cấp thuộc Series 25C của thương hiệu Leuze Electronic (Đức). Khác với phiên bản tiêu chuẩn LE25C, dòng .1 được trang bị bộ lọc tần số quang học tối ưu hóa để làm việc đồng bộ hoàn hảo với đầu phát ánh sáng đỏ/hồng ngoại, giúp nâng cao khả năng chống nhiễu từ các nguồn sáng môi trường và duy trì tín hiệu ngõ ra PNP kép cực kỳ ổn định.

1. Giải Mã Cấu Hình Mã Sản Phẩm LE25C.1/4P-M12

Ký hiệu mã sản phẩm thể hiện đầy đủ cấu hình kỹ thuật từ nhà sản xuất:

LE25C: Đầu nhận tín hiệu quang thuộc dòng Series 25C (Light Receiver Element).
.1: Phiên bản cải tiến mạch xử lý quang học (Enhanced Optical Performance), tối ưu hóa khả năng chống nhiễu tần số cao và ánh sáng xung quanh.
4P: Cấu hình ngõ ra kép PNP (bao gồm $1$ cổng Thường Mở NO / Light-turned-on và $1$ cổng Thường Đóng NC / Dark-turned-on).
M12: Kiểu kết nối nguồn và tín hiệu qua giắc cắm tròn kim loại chuẩn M12 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Leuze LE25C.1/4P-M12 sở hữu nhiều đặc tính vận hành vượt trội:

Chống nhiễu quang vượt trội VÀ Tốc độ phản hồi cực nhanh $0.33\text{ ms}$

Mạch nhận tín hiệu công nghệ mới giúp lọc bỏ hiệu quả nhiễu từ đèn LED công nghiệp, ánh nắng mặt trời và tia lửa hàn.
Tần số chuyển mạch ấn tượng lên đến $1.500\text{ Hz}$ ($1.5\text{ kHz}$) với thời gian phản hồi siêu ngắn chỉ $0.33\text{ ms}$ ($333\text{ µs}$), đáp ứng tốt các yêu cầu phát hiện chi tiết nhỏ di chuyển ở tốc độ cao.

Thiết kế nhỏ gọn chuẩn IP67/IP69K VÀ Chịu xịt rửa hóa chất

Thân vỏ làm bằng nhựa ABS cứng cáp, mặt kính PMMA chống xước, đạt cấp bảo vệ IP67, IP69K và chứng nhận Ecolab (chịu được xịt rửa áp lực cao và hóa chất vệ sinh công nghiệp).
Đèn LED hiển thị trạng thái ngõ ra (màu vàng) và báo nguồn (màu xanh lá) có góc nhìn rộng $360^\circ$, giúp thao tác căn chỉnh tâm chiếu giữa đầu phát và đầu nhận trở nên đơn giản.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze LE25C.1/4P-M12 (50139697)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 25C High-Performance Through-Beam Sensors
Mã đặt hàng (Part No.)	LE25C.1/4P-M12 (50139697)
Loại thiết bị	Đầu nhận cảm biến quang (Receiver) - Kết hợp với đầu phát LS25C.G/XX-M12
Khoảng cách hoạt động ($S_n$)	$0.5 \text{ đến } 25\text{ mét}$ (Khoảng cách tối đa $30\text{m}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngược cực & ngắn mạch)
Số lượng ngõ ra	$2 \times \text{Ngõ ra PNP}$ (OUT 1: NO / OUT 2: NC)
Dòng tải tối đa	$100\text{ mA}$ mỗi kênh
Tần số chuyển mạch (Switching freq.)	$1.500\text{ Hz}$ ($1.5\text{ kHz}$)
Thời gian phản hồi	$0.33\text{ ms}$ ($333\text{ µs}$)
Kiểu kết nối điện	Giắc cắm tròn kim loại M12 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67, IP69K, Ecolab
Kích thước ($W \times H \times L$)	$15 \times 42.7 \times 30\text{ mm}$
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Ngành Đóng Gói

Leuze LE25C.1/4P-M12 là lựa chọn tối ưu cho các hệ thống yêu cầu độ chính xác và tốc độ cao:

Kiểm Soát Trên Băng Tải Tốc Độ Cao VÀ Máy Đóng Gói

Phát hiện chính xác vị trí chai lọ, thùng carton, linh kiện điện tử di chuyển nhanh trên dây chuyền đóng gói, phân loại hàng hóa tự động.

Giám Sát Vùng Rào Chắn An Toàn VÀ Lối Vào

Kết hợp với đầu phát LS25C tạo thành hệ thống giám sát lối vào kho bãi, kiểm soát chiều cao pallet hàng hoặc vị trí vật cản trước cửa trượt công nghiệp.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ gán chân giắc M12 4-pin của đầu nhận LE25C.1/4P-M12:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Ngõ ra PNP NC (Dark-on - Tín hiệu kích hoạt khi bị ngắt tia sáng)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Ngõ ra PNP NO (Light-on - Tín hiệu kích hoạt khi thông tia sáng)

Lưu ý lắp đặt: Khi thay thế mã LE25C/4P-M12 cũ bằng mã LE25C.1/4P-M12, bạn hoàn toàn có thể cắm nối tiếp giắc M12 hiện có mà không cần thay đổi sơ đồ dây PLC.
