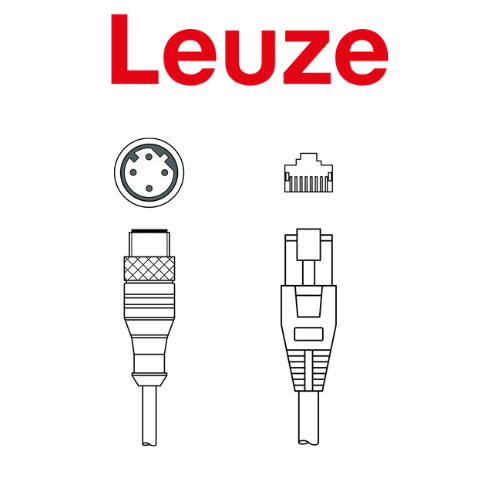

KSS ET-M12-4A-RJ45-A-P7-100: Cáp Kết Nối Ethernet Công Nghiệp M12 sang RJ45 Leuze Electronic

Leuze KSS ET-M12-4A-RJ45-A-P7-100 (Part No.: 50135083) là dòng cáp đúc sẵn kết nối dữ liệu Ethernet công nghiệp (Interconnection Cable / Ethernet Interconnect Patch Cord) cao cấp thuộc thương hiệu Leuze Electronic (Đức). Cáp được thiết kế chuyển đổi từ đầu giắc tròn kim loại M12 D-Coded chuẩn chống nước IP67 sang đầu giắc mạng RJ45 chuẩn tủ điện, giúp truyền tải dữ liệu công nghiệp tốc độ cao (EtherNet/IP, PROFINET, EtherCAT) giữa cảm biến/thiết bị Leuze với bộ điều khiển trung tâm PLC hoặc switch công nghiệp.

1. Giải Mã Cấu Hình Mã Sản Phẩm KSS ET-M12-4A-RJ45-A-P7-100

Mã sản phẩm thể hiện đầy đủ các thông số kết nối, chất liệu cáp và chiều dài từ Leuze:

KSS: Cáp đúc sẵn $2$ đầu kết nối (Kabel mit Stecker / Connection cable with two connectors).
ET: Chuẩn truyền thông Ethernet công nghiệp (Fast Ethernet / PROFINET / EtherNet/IP).
M12-4A: Một đầu sử dụng giắc cắm đực M12 4-pin D-coded thẳng (Male straight).
RJ45-A: Đầu còn lại là giắc cắm chuẩn RJ45 dạng thẳng (Male straight).
P7: Vỏ dây bọc nhựa PUR (Polyurethane) màu xanh lá cây chuẩn Ethernet công nghiệp, không chứa Halogen, chống cháy, chống xé và chịu dầu mỡ.
100: Chiều dài tổng thể của dây cáp đạt $10.000\text{ mm}$ ($10\text{ mét}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Dây cáp kết nối Leuze KSS ET-M12-4A-RJ45-A-P7-100 sở hữu nhiều đặc tính vận hành vượt trội:

Truyền tải dữ liệu Fast Ethernet $100\text{ Mbit/s}$ chống nhiễu tuyệt đối

Thiết kế cáp đôi xoắn có lớp vỏ bọc chống nhiễu toàn phần (SF/UTP hoặc STP), bảo vệ tín hiệu truyền thông khỏi nhiễu điện từ (EMI/RFI) trong môi trường có biến tần, động cơ công suất lớn.
Đáp ứng băng thông chuẩn Cat5e cho các giao thức Ethernet công nghiệp thời gian thực như PROFINET, EtherNet/IP, Modbus TCP, EtherCAT.

Vỏ nhựa PUR chịu uốn cong VÀ Kháng hóa chất công nghiệp

Lớp vỏ PUR màu xanh (RAL 6018) dẻo dai, chống mài mòn, chịu được xích dẫn cáp (cable carrier/drag chain) và làm việc tốt trong môi trường tiếp xúc với dầu mỡ, hóa chất ngưng tụ.
Đầu M12 đạt cấp bảo vệ IP67 khi xoặn chặt, đảm bảo kín nước và kín bụi tuyệt đối khi cắm vào cảm biến hoặc camera công nghiệp ngoài trường.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze KSS ET-M12-4A-RJ45-A-P7-100 (50135083)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Industrial Ethernet Connection Cables (M12 to RJ45)
Mã đặt hàng (Part No.)	KSS ET-M12-4A-RJ45-A-P7-100 (50135083)
Ứng dụng cáp	Cáp truyền tải dữ liệu Ethernet công nghiệp tốc độ cao
Đầu cắm thứ nhất (Connector 1)	Giắc cắm đực M12 4-pin D-coded (Male straight), Vỏ kim loại mạ niken
Đầu cắm thứ hai (Connector 2)	Giắc cắm đực RJ45 (Male straight)
Chiều dài cáp ($L$)	$10\text{ mét}$ ($10.000\text{ mm}$)
Cấu trúc lõi cáp	$2 \times 2 \times \text{AWG 22/7}$ (4 lõi xoắn đôi chống nhiễu)
Vật liệu vỏ ngoài cáp	PUR (Polyurethane) màu xanh lá cây công nghiệp
Điện áp định mức	Max. $60\text{ V DC}$
Tốc độ truyền dữ liệu	Up to $100\text{ Mbit/s}$ (Fast Ethernet)
Cấp bảo vệ vỏ (IP)	Đầu M12: IP67 / Đầu RJ45: IP20
Bán kính uốn cong tối thiểu	Cố định: $> 5 \times D$ / Chuyển động: $> 10 \times D$
Nhiệt độ vận hành	Cố định: $-40^\circ\text{C} \text{ đến } +80^\circ\text{C}$ / Động: $-20^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Truyền Thông Công Nghiệp

Leuze KSS ET-M12-4A-RJ45-A-P7-100 là phụ kiện truyền tải tín hiệu quan trọng cho các hệ thống:

Kết nối Camera Chẩn Đoán VÀ Cảm Biến Khoảng Cách Laser

Truyền dữ liệu hình ảnh và tọa độ từ camera đọc mã vạch (như Leuze DCR 200i), cảm biến định vị laser (như Leuze AMS 300i / BSL 300) về Switch hoặc PLC.

Kết nối Cảm Biến An Toàn VÀ Bộ Đọc Mã Vạch Cố Định

Nối cổng M12 Ethernet trên bộ đọc mã vạch công nghiệp (Leuze BCL 300i / BCL 500i) hoặc hệ thống Màn chắn quang an toàn có cổng Ethernet/PROFINET vào tủ điện trung tâm.

Mẹo đấu nối chuẩn từ chuyên gia: Đầu giắc M12 D-coded 4-pin sử dụng sơ đồ chân Ethernet công nghiệp chuẩn: Chân 1 ($\text{TD+}$ - Trắng/Cam), Chân 2 ($\text{RD+}$ - Trắng/Xanh lá), Chân 3 ($\text{TD-}$ - Cam), Chân 4 ($\text{RD-}$ - Xanh lá). Khi đi dây cáp mạng dài $10\text{m}$ gần khu vực có động cơ hoặc dây nguồn 3 pha $380\text{V}$, nên kẹp gá vỏ giắc cắm M12 và nối đất vỏ giắc RJ45 tại switch để triệt tiêu triệt để nhiễu dòng Foucault.
