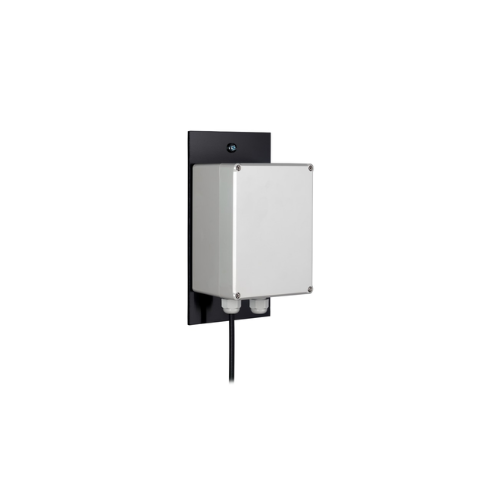

ML2R-SR4.2: Module Rơ Le An Toàn Mở Rộng Tiếp Điểm (Safety Relay Extension) Leuze Electronic

Leuze ML2R-SR4.2 (Part No.: 66500200) là module rơ-le an toàn mở rộng tiếp điểm (Contact Extension Relay) chuyên dụng thuộc hệ sinh thái thiết bị an toàn của thương hiệu Leuze Electronic (Đức). Thiết bị đóng vai trò là mạch trung gian mở rộng số lượng tiếp điểm ngắt an toàn ($4 \times \text{NO}$ tiếp điểm chính) từ ngõ ra bán dẫn OSSD của màn chắn quang an toàn (như MLD 300 / MLD 500, MLC 500) hoặc rơ-le an toàn chính, cho phép ngắt trực tiếp nguồn điện của các tải công suất lớn như Contactor, biến tần hoặc động cơ.

1. Giải Mã Cấu Hình Mã Sản Phẩm ML2R-SR4.2

Mã sản phẩm thể hiện chức năng ngắt an toàn và đặc tính tiếp điểm từ Leuze:

ML / MLD: Dùng kết hợp tối ưu cho các dòng cảm biến quang an toàn MLD / MLC Series.
2R / SR: Viết tắt của Safety Relay / Contact Extension Module (Module rơ-le an toàn mở rộng tiếp điểm).
4.2: Thiết kế trang bị $4 \text{ tiếp điểm an toàn NO}$ (Normally Open) và $2 \text{ tiếp điểm phụ NO/NC}$ (hoặc kênh giám sát phản hồi EDM/Feedback loop).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Rơ-le an toàn Leuze ML2R-SR4.2 sở hữu nhiều đặc tính vận hành vượt trội trong tủ điện:

Đạt chuẩn an toàn cao nhất Cat. 4 / SIL 3 / PL e

Đáp ứng đầy đủ các tiêu chuẩn an toàn quốc tế khắt khe nhất (EN ISO 13849-1 Performance Level e, IEC 62061 SIL 3, Cat. 4).
Tích hợp hai rơ-le nội bộ chuyển mạch cưỡng bức (Force-guided contacts), đảm bảo nếu một tiếp điểm bị dính (weld), tiếp điểm còn lại vẫn mở an toàn và báo lỗi mạch.

Mở rộng công suất ngắt VÀ Giám sát mạch phản hồi (EDM)

Chuyển đổi tín hiệu ngõ ra OSSD bán dẫn nhỏ dòng từ cảm biến quang thành tiếp điểm cơ khí chịu dòng tải lên tới $6\text{ A}$ tại $250\text{ V AC}$.
Tích hợp kênh phản hồi EDM (External Device Monitoring) kết nối về thiết bị điều khiển chính để kiểm tra tình trạng đóng/ngắt rơ-le trước khi cho phép hệ thống khởi động lại.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze ML2R-SR4.2 (66500200)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Safety Relays / Contact Expansion Modules
Mã đặt hàng (Part No.)	ML2R-SR4.2 (66500200)
Cấp an toàn (Safety Level)	Category 4 (EN ISO 13849-1), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Nguồn cấp điều khiển ($A1/A2$)	$24\text{ V DC}$ ($\pm 15\%$)
Ngõ vào kích hoạt	$2 \times \text{Kênh ngõ vào an toàn}$ (Kết nối với OSSD1/OSSD2 từ MLD/MLC)
Số tiếp điểm ngắt an toàn	$4 \times \text{NO}$ (Chuyển mạch cưỡng bức - Force-guided contacts)
Số tiếp điểm phụ / Phản hồi	$1 \times \text{NC}$ (Dùng cho vòng phản hồi EDM) / Auxiliary
Dòng điện đóng cắt tối đa	$6\text{ A}$ (AC-15 / DC-13 tại $230\text{ VAC} / 24\text{ VDC}$)
Thời gian phản hồi ngắt	$< 20\text{ ms}$
Kiểu gá lắp & Đấu nối	Chuẩn thanh DIN-rail $35\text{ mm}$, Cấu trúc cắm chân vặn vít (Screw terminals)
Cấp bảo vệ vỏ (IP)	IP20 (Lắp trong tủ điện)
Nhiệt độ vận hành	$-25^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Thiết Kế Mạch An Toàn

Leuze ML2R-SR4.2 là mắt xích không thể thiếu trong các tủ điện điều khiển an toàn công nghiệp:

Khâu trung gian ngắt nguồn Contactor VÀ Biến tần

Kết nối giữa ngõ ra OSSD của màn chắn quang Leuze MLD500 / ELC100 với cuộn hút của Contactor tổng ngắt nguồn động cơ.
Truyền tín hiệu ngắt khẩn cấp STO (Safe Torque Off) cho nhiều biến tần / Servo drive cùng lúc.

Mở rộng kênh ngắt cho Safety PLC / Emergency Stop Button

Nhân bản từ 1 kênh ngắt an toàn ra 4 nhánh ngắt độc lập cho các cụm cơ cấu máy khác nhau trong dây chuyền đóng gói, lắp ráp tự động.

Mẹo đấu nối chuẩn từ chuyên gia: Khi kết nối ML2R-SR4.2 với màn chắn quang Leuze (như MLD 510/520), nối 2 đường ngõ ra $OSSD1$ và $OSSD2$ vào các chân kích hoạt ngõ vào tương ứng của ML2R-SR4.2. Tiếp điểm phụ $NC$ (Chân phản hồi) của ML2R-SR4.2 cần được đưa nối tiếp vào mạch Reset/EDM của hệ thống điều khiển để đảm bảo rơ-le luôn được kiểm tra an toàn trước mỗi chu kỳ vận hành.
