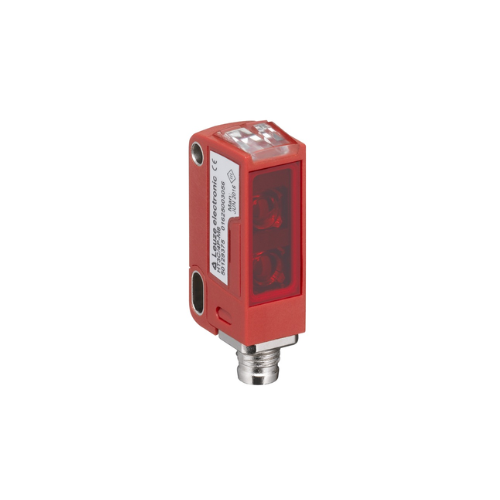

PRK3C/6G-M8: Cảm Biến Quang Phản Xạ Gương Mini Leuze Electronic

Leuze PRK3C/6G-M8 (Part No.: 50137154) là dòng Cảm biến quang phản xạ gương có bộ lọc phân cực (Polarized Retro-Reflective Sensor) thuộc Series 3C dạng siêu nhỏ gọn (Miniature Series) của thương hiệu Leuze Electronic (Đức). Tích hợp công nghệ ngõ ra Push-Pull đa năng cùng thiết kế chống bụi, chống nước chuẩn IP67 / IP69K / Ecolab, thiết bị tối ưu cho các khoảng không gian lắp đặt hạn chế trên hệ thống băng tải, máy đóng gói và dây chuyền chế biến thực phẩm.

1. Giải Mã Cấu Hình Mã Sản Phẩm PRK3C/6G-M8

Ký hiệu mã sản phẩm quy định đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:

PRK: Cảm biến quang dạng phản xạ gương có kính lọc phân cực (Polarized Retro-reflective Key sensor).
3C: Dòng thiết bị kích thước siêu nhỏ gọn (Miniature Series 3C), trang bị công nghệ chống nhiễu quang học tối tân.
6G: Cấu hình ngõ ra Push-Pull (chuyển đổi linh hoạt PNP / NPN) đi kèm cổng ngõ vào bảo vệ hoặc cảnh báo (Warn output).
M8: Đầu kết nối điện bằng giắc cắm tròn kim loại M8 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang Leuze PRK3C/6G-M8 mang lại hiệu suất vận hành vượt trội:

Thiết kế siêu nhỏ gọn VÀ Bộ lọc phân cực chống phản xạ giả

Kích thước nhỏ gọn giúp cảm biến dễ dàng bố trí vào những khe hẹp trên máy móc mà các dòng cảm biến thân lớn không gá vừa.
Bộ lọc phân cực tích hợp giúp phát hiện chính xác các vật thể có bề mặt sáng bóng (như vỏ lon kim loại, màng nhựa co, chai PET) mà không bị báo nhiễu tín hiệu.

Ngõ ra Push-Pull đa năng VÀ Độ bền chuẩn Ecolab / IP69K

Ngõ ra Push-Pull tự động đáp ứng cả chuẩn tín hiệu PNP và NPN của các loại PLC điều khiển.
Vỏ nhựa ABS cao cấp kết hợp mặt kínhPMMA đạt chuẩn IP67, IP69K và chứng nhận Ecolab, chịu được quy trình tẩy rửa bằng hóa chất và xịt nước áp lực cao nhiệt độ cao.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze PRK3C/6G-M8 (50137154)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 3C Miniature Sensors
Mã đặt hàng (Part No.)	PRK3C/6G-M8 (50137154)
Nguyên lý hoạt động	Phản xạ gương có bộ lọc phân cực (Polarized)
Khoảng cách quét ($S_n$)	$0.1 \text{ đến } 5\text{ mét}$ (Tối đa $6\text{m}$ với gương TK(S) 100x100)
Nguồn sáng phát	LED Đỏ (Red Light $620\text{ nm}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Ngõ ra tín hiệu (Switching output)	Push-Pull (Kích hoạt Light-on / Dark-on)
Tần số chuyển mạch (Switching freq.)	$1.500\text{ Hz}$ ($1.5\text{ kHz}$)
Thời gian phản hồi	$0.33\text{ ms}$ ($333\text{ µs}$)
Kiểu kết nối điện	Giắc cắm tròn kim loại M8 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67, IP68, IP69K, Ecolab
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Ngành Đóng Gói

Leuze PRK3C/6G-M8 là lựa chọn hoàn hảo cho các vị trí yêu cầu kích thước nhỏ và độ chính xác cao:

Phát Hiện Vật Thể Trên Băng Tải Thu Nhỏ

Giám sát sự di chuyển của hộp giấy, chai lọ, khay hàng trên các băng tải chế biến thực phẩm, dược phẩm và linh kiện điện tử.

Dây Chuyền Đóng Gói VÀ Máy Dán Thùng Tự Động

Nhận diện vị trí thùng carton để kích hoạt cơ cấu gấp nắp, dán băng keo hoặc in mã vạch tự động.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm giắc M8 4-pin của PRK3C/6G-M8:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Đầu vào điều khiển (Inhibit/GND) hoặc Ngõ ra cảnh báo

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Tín hiệu ngõ ra chuyển mạch Push-Pull (Đấu vào PLC Input)
