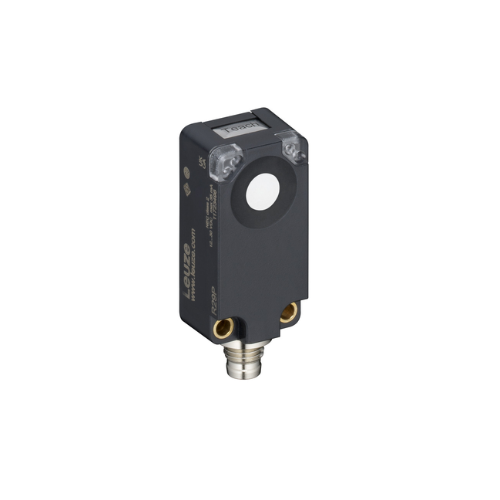

HTU420B-500.3/6T-M8: Cảm Biến Siêu Âm Phản Hồi Khuếch Tán Thế Hệ Mới Leuze Electronic

Leuze HTU420B-500.3/6T-M8 (Part No.: 50149547) là dòng Cảm biến Siêu âm (Ultrasonic Sensor) thế hệ nâng cấp thuộc Series 420B của thương hiệu Leuze Electronic (Đức). Thiết bị hoạt động theo nguyên lý phản hồi khuếch tán với khoảng cách quét lên tới $500\text{ mm}$, trang bị ngõ ra chuyển mạch linh hoạt Push-pull/NPN/PNP kết hợp chân Teach-in, chuyên dùng để nhận biết các vật thể trong suốt (chai lọ thủy tinh, màng nhựa), bề mặt phản quang hoặc chất lỏng mà cảm biến quang thông thường không thể nhận biết được.

1. Giải Mã Cấu Hình Mã Sản Phẩm HTU420B-500.3/6T-M8

Mã sản phẩm thể hiện đầy đủ các đặc tính kỹ thuật từ nhà sản xuất Leuze:

HTU: Cảm biến siêu âm dạng phản hồi khuếch tán (High-resolution Type Ultrasonic sensor).
420B: Thế hệ cải tiến Series 420B vỏ khối chữ nhật nhỏ gọn (Compact cubic housing), nâng cao hiệu suất xử lý tín hiệu và chống nhiễu.
500.3: Phạm vi hoạt động định mức rộng từ $50 \text{ đến } 500\text{ mm}$ ($5 \text{ đến } 50\text{ cm}$).
6T: Cấu hình ngõ ra đa năng Push-Pull / PNP / NPN tùy chỉnh kèm chức năng dạy khoảng cách qua dây Teach-in.
M8: Đầu kết nối điện qua giắc cắm tròn kim loại M8 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến siêu âm Leuze HTU420B-500.3/6T-M8 mang lại nhiều tính năng vận hành vượt trội:

Khoảng cách quét $500\text{ mm}$ VÀ Phát hiện không phụ thuộc màu sắc / độ trong suốt

Nhờ chùm sóng siêu âm tần số cao ($300\text{ kHz}$), cảm biến nhận biết chính xác vật thể bất kể bề mặt là chai thủy tinh trong suốt, khay nhựa mờ, màng dẻo PET, dung dịch chất lỏng hay bề mặt kim loại bóng.
Bụi bẩn, hơi ẩm hoặc sương mờ bám nhẹ trên bề mặt đầu phát sóng không làm ảnh hưởng đến độ chính xác của cảm biến.

Ngõ ra Push-Pull linh hoạt VÀ Cài đặt thông minh qua dây Teach-in

Ngõ ra dạng Push-Pull tự động tương thích với cả tín hiệu đầu vào PLC PNP lẫn NPN, giảm thiểu số lượng mã hàng cần lưu kho.
Cho phép cài đặt khoảng cách phát hiện (Teach-in) nhanh chóng và chính xác thông qua dây điều khiển tích hợp ở chân giắc M8.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze HTU420B-500.3/6T-M8 (50149547)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 420B Ultrasonic Sensors
Mã đặt hàng (Part No.)	HTU420B-500.3/6T-M8 (50149547)
Nguyên lý hoạt động	Cảm biến siêu âm phản hồi khuếch tán (Diffuse ultrasonic)
Khoảng cách phát hiện ($S_d$)	$50 \text{ đến } 500\text{ mm}$ ($5 \text{ đến } 50\text{ cm}$)
Tần số sóng siêu âm	$300\text{ kHz}$
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Ngõ ra tín hiệu (Switching output)	Push-pull / PNP / NPN (NO/NC có thể cài đặt)
Tần số chuyển mạch (Switching freq.)	$15\text{ Hz}$ (Thời gian phản hồi $33\text{ ms}$)
Phương thức cài đặt	Cài đặt khoảng cách từ xa qua dây Teach-in
Kiểu kết nối điện	Đầu cắm tròn M8 4-pin Male
Vật liệu vỏ / Bề mặt phát sóng	Nhựa ABS / Màng Polyurethane
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$-25^\circ\text{C} \text{ đến } +70^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Máy Tự Động Hóa VÀ Ngành Đóng Gói

Leuze HTU420B-500.3/6T-M8 được ứng dụng rộng rãi trong các dây chuyền hiện đại:

Ngành Chai Lọ, Bao Bì VÀ Thủy Tinh Trong Suốt

Kiểm soát sự có mặt của chai thủy tinh, ly nhựa, màng co dẻo trên hệ thống băng tải chiết rót, đóng chai tự động.
Phát hiện khay nhựa định hình trong suốt trong sản xuất linh kiện điện tử và y tế.

Đo Mức Cuộn Màng VÀ Giám Sát Mức Chất Lỏng

Giám sát đường kính cuộn màng bao bì, cuộn giấy để cảnh báo hết cuộn.
Kiểm tra mức cao/thấp của dung dịch, chất lỏng trong bình chứa nhỏ.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm giắc M8 4-pin của HTU420B-500.3/6T-M8:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Dây cài đặt Teach-in (Kết nối mức cao/thấp để kích hoạt chế độ dạy khoảng cách)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Tín hiệu ngõ ra chuyển mạch Push-pull / PNP / NPN (Đấu vào PLC Input)
