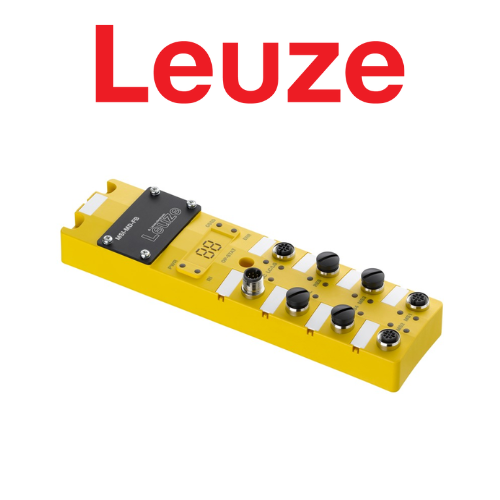

MSI-MD-FB: Bộ Chuyển Đổi Tín Hiệu VÀ Module Truyền Thông An Toàn PROFIBUS DP Leuze Electronic

Leuze MSI-MD-FB (Part No.: 549992) là module chuyển đổi tín hiệu an toàn và giao diện truyền thông trường (Safety Fieldbus Gateway / Muting Module) thuộc hệ thống rơ-le an toàn MSI Series của thương hiệu Leuze Electronic (Đức). Thiết bị được thiết kế theo dạng module mỏng đúc bền bỉ chuẩn IP67, đóng vai trò kết nối, thu thập tín hiệu từ các cảm biến an toàn (màn chắn quang, công tắc hành trình, cảm biến muting) và truyền trực tiếp qua mạng PROFIBUS DP về PLC trung tâm.

1. Giải Mã Cấu Hình Mã Sản Phẩm MSI-MD-FB

Mã sản phẩm thể hiện chức năng tích hợp và khả năng kết nối truyền thông công nghiệp:

MSI: Dòng thiết bị điều khiển và rơ-le an toàn công nghiệp (Modular Safety Interface).
MD: Viết tắt của Muting / Diagnostics (Tích hợp chức năng che tạm thời tín hiệu an toàn Muting và chẩn đoán lỗi nâng cao).
FB: Trang bị giao diện truyền thông mạng Fieldbus (PROFIBUS DP) giúp gửi dữ liệu trạng thái và chẩn đoán về hệ thống điều khiển PLC.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Bộ chuyển đổi tín hiệu an toàn Leuze MSI-MD-FB sở hữu nhiều tính năng vượt trội:

Tích hợp cổng giao tiếp PROFIBUS DP VÀ Chẩn đoán lỗi LED 7-đoạn

Truyền tải liên tục các thông số chẩn đoán, trạng thái kênh ngõ vào/ngõ ra, lịch sử báo lỗi và trạng thái Muting về màn hình HMI hoặc PLC qua chuẩn PROFIBUS DP.
Tích hợp LED 7-đoạn (7-segment display) trực tiếp trên mặt thiết bị giúp kỹ thuật viên dễ dàng đọc mã lỗi (Error Codes) và cài đặt địa chỉ Bus mà không cần máy tính.

Chuẩn bảo vệ IP67 gá lắp trực tiếp VÀ Tích hợp logic Muting

Thiết kế vỏ đúc chống nước, chống bụi đạt chuẩn IP67, cho phép lắp trực tiếp tại khung máy hoặc băng tải mà không cần tủ điện.
Tích hợp sẵn các chế độ Muting 2 cảm biến / 4 cảm biến (Sequential / Parallel Muting) cho các hệ thống băng tải chuyển Pallet tự động.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze MSI-MD-FB (549992)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	MSI Safety Interface / Fieldbus Gateways
Mã đặt hàng (Part No.)	MSI-MD-FB (549992)
Cấp an toàn (Safety Level)	Type 4 (IEC 61496-1), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Giao thức truyền thông	PROFIBUS DP-V0 / DP-V1 (Giắc M12 B-coded)
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$)
Số cổng ngõ vào an toàn	Các cổng giắc M12 kết nối cảm biến an toàn, công tắc dải Muting
Hiển thị trạng thái	Màn hình LED 7-đoạn + Các đèn LED chỉ thị trạng thái kênh I/O
Kiểu kết nối điện	Các cổng giắc cắm kim loại chuẩn M12
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Logistics VÀ Băng Tải Pallet

Leuze MSI-MD-FB là giải pháp kết nối và quản lý an toàn tối ưu cho nhà máy thông minh:

Trạm Muting tự động cho Băng tải Pallet

Thu thập tín hiệu từ màn chắn quang an toàn (như MLD 500 / ELC 100) và các cảm biến quang Muting để cho phép Pallet hàng đi qua mà không làm ngắt dây chuyền.
Báo cáo trạng thái Muting và cảnh báo lỗi cảm biến qua PROFIBUS về PLC.

Quản lý mạng an toàn tập trung

Giảm thiểu tối đa số lượng dây đấu nối từ cảm biến về tủ điện nhờ chuyển đổi tín hiệu phân tán tại chỗ qua Bus PROFIBUS.
Tối ưu hóa thời gian xử lý sự cố (Downtime) nhờ chẩn đoán vị trí lỗi chính xác.

Lưu ý cấu hình từ chuyên gia: Khi tích hợp MSI-MD-FB vào mạng PROFIBUS của PLC (như Siemens S7-300/400 hoặc S7-1500), bạn cần nạp tệp cấu hình thiết bị GSD file tương ứng từ Leuze. Đảm bảo gán đúng địa chỉ DIP-switch/Software Bus Address và kết nối trở điện trở đầu cuối (Bus Terminator) ở hai đầu tuyến mạng PROFIBUS.
