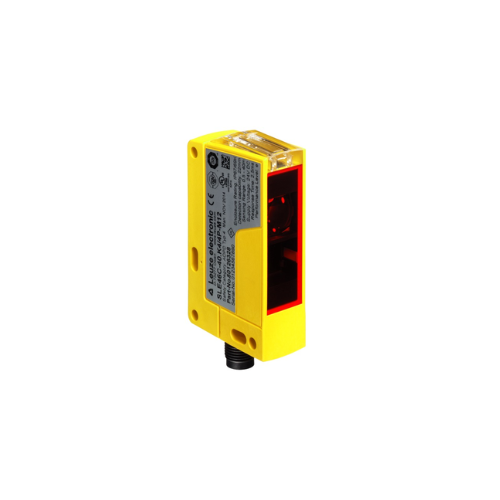

SLE46C-40.K4/4P-M12: Cảm Biến Quang Thu An Toàn Single-Beam Safety Receiver Leuze Electronic

Leuze SLE46C-40.K4/4P-M12 (Part No.: 50126328) là thiết bị cảm biến quang thu an toàn đơn tia (Single-beam Safety Photoelectric Receiver) thuộc dòng Series 46C Safety của thương hiệu Leuze Electronic (Đức). Thiết bị đóng vai trò là đầu nhận trong hệ thống cảm biến quang an toàn thu-phát độc lập, đạt chuẩn an toàn Type 4 / PL e, kết hợp hoàn hảo với đầu phát an toàn SLS46C-40.K4/4C-M12 (hoặc các bộ điều khiển an toàn MSI) để bảo vệ điểm nguy hiểm hoặc kiểm soát lối vào trên khoảng cách xa tới $40\text{ m}$.

1. Giải Mã Cấu Hình Mã Sản Phẩm SLE46C-40.K4/4P-M12

Mã sản phẩm thể hiện đầy đủ các đặc tính kỹ thuật an toàn từ Leuze:

SL E: Đầu nhận tín hiệu an toàn (Safety Light barrier Emitter/Receiver - E = Receiver).
46C: Dòng cảm biến quang vỏ nhựa chịu lực kích thước khối chữ nhật chuẩn ($20.5 \times 76.3 \times 44\text{ mm}$).
40: Phạm vi khoảng cách hoạt động tối đa lên đến $40\text{ mét}$ ($0.5\text{ đến } 40\text{ m}$).
K4: Cấp an toàn cao nhất Type 4 (IEC/EN 61496), PL e (ISO 13849-1), SIL 3 (IEC 62061) khi kết hợp với thiết bị đánh giá an toàn phù hợp.
4P: Cổng ngõ ra chuyển mạch kép PNP (Tích hợp Light-switching / Dark-switching).
M12: Kiểu kết nối nguồn và tín hiệu qua giắc cắm kim loại chuẩn M12 4-pin.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang an toàn Leuze SLE46C-40.K4/4P-M12 sở hữu nhiều thông số vận hành vượt trội:

Đạt chuẩn an toàn quốc tế Type 4 / SIL 3 / PL e

Đáp ứng đầy đủ các tiêu chuẩn an toàn máy móc khắt khe nhất (IEC/EN 61496-1/-2 Type 4, ISO 13849-1 Performance Level e, IEC 62061 SIL 3).
Tự động kiểm tra và chống nhiễu ánh sáng môi trường, đèn huỳnh quang hoặc tín hiệu từ các cảm biến lân cận.

Khoảng cách bảo vệ xa $40\text{m}$ VÀ Thời gian phản hồi siêu nhanh $2.5\text{ ms}$

Cho phép thiết lập ranh giới an toàn khoảng cách xa lên đến $40\text{ m}$, phù hợp cho các cửa khu vực sản xuất lớn hoặc băng tải kho tự động.
Thời gian phản hồi ngắt an toàn cực ngắn $2.5\text{ ms}$, giúp ngắt nguồn máy tức thì khi có vật thể hoặc con người cắt qua chùm tia.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze SLE46C-40.K4/4P-M12 (50126328)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 46C Safety Single-Beam Devices
Mã đặt hàng (Part No.)	SLE46C-40.K4/4P-M12 (50126328)
Loại cảm biến	Đầu nhận an toàn (Safety Receiver) - Dùng chung với đầu phát SLS46C
Cấp an toàn (Safety Level)	Type 4 (IEC 61496), SIL 3 (IEC 62061), PL e (ISO 13849-1)
Khoảng cách bảo vệ ($S_{\text{n}}$)	$0.5\text{ đến } 40\text{ mét}$
Nguồn cấp vận hành	$24\text{ V DC}$ ($\pm 20\%$, Bảo vệ ngắn mạch & ngược cực)
Tín hiệu ngõ ra	$2 \times \text{PNP}$ (Dark-switching / Light-switching)
Dòng ngõ ra tối đa	$100\text{ mA}$
Thời gian phản hồi	$2.5\text{ ms}$
Vật liệu vỏ	Nhựa chịu lực (Plastic PC/PBT) màu vàng an toàn
Kiểu kết nối điện	Giắc cắm kim loại M12 4-pin
Cấp bảo vệ vỏ (IP)	IP67, IP69K (ECOLAB certified)
Nhiệt độ vận hành	$-30^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy VÀ Tự Động Hóa

Leuze SLE46C-40.K4/4P-M12 là thiết bị cảm biến an toàn được tin dùng trong nhiều ngành công nghiệp:

Bảo vệ khu vực nguy hiểm xung quanh Robot VÀ Máy dập

Giám sát điểm truy cập của người vận hành vào các tế bào sản xuất (Robot cell), máy dập kim loại, máy cắt gỗ.
Dùng làm tia an toàn phụ kết hợp với màn chắn quang nhiều tia để nâng cao mức độ bảo vệ.

Giám sát lối vào Băng tải VÀ Kho tự động (AS/RS)

Giám sát sự di chuyển của xe tự hành AGV, xe nâng hoặc băng tải trung chuyển hàng hóa.
Ngắt nguồn chuyển động ngay lập tức khi phát hiện nhân sự đi vào vùng nguy hiểm.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm M12 4-pin của SLE46C-40.K4/4P-M12: Chân 1 ($+24\text{ VDC}$ - Nâu), Chân 3 ($0\text{V}$ - Xanh dương), Chân 4 (Ngõ ra PNP OUT 1 / Dark-switching - Đen) và Chân 2 (Ngõ ra PNP OUT 2 / Light-switching - Trắng). Để hệ thống đạt chuẩn an toàn Type 4 / PL e, tín hiệu ngõ ra phải được kết nối trực tiếp với bộ điều khiển an toàn (Safety Relay / Safety PLC như Leuze MSI Series).
