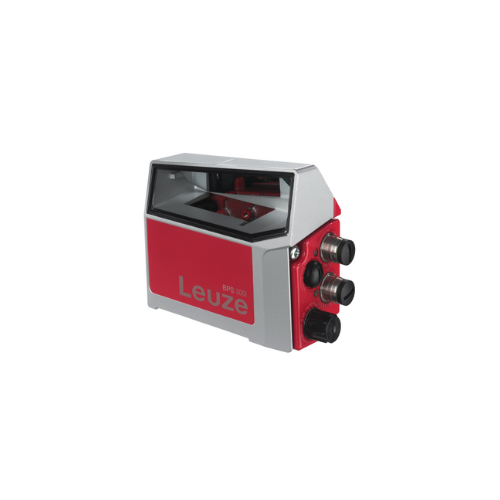

BPS 358i SM 100 H: Hệ Thống Đầu Đọc Định Vị Mã Vạch Laser Cao Cấp Leuze Electronic

Leuze BPS 358i SM 100 H (Part No.: 50116254) là dòng Đầu đọc định vị mã vạch Laser (Barcode Positioning System) cao cấp thuộc Series BPS 300i của thương hiệu Leuze Electronic (Đức). Tích hợp chuẩn truyền thông công nghiệp EtherCAT, thấu kính góc chiếu vuông góc (Side Exit), phạm vi đọc trung bình ($100\text{ mm}$) và bộ sưởi tích hợp (Heating), thiết bị chuyên dùng để đo tọa độ vị trí chính xác theo thời gian thực cho các xe tự hành AGV/RGV và cẩu trục kho lạnh âm sâu.

1. Giải Mã Cấu Hình Mã Sản Phẩm BPS 358i SM 100 H

Ký hiệu mã thể hiện đầy đủ các đặc tính kỹ thuật vượt trội từ nhà sản xuất Leuze:

BPS: Đầu đọc định vị vị trí bằng mã vạch (Barcode Positioning System).
358i: Thuộc Series BPS 300i tích hợp giao thức truyền thông công nghiệp tốc độ cao EtherCAT.
S: Cửa phát tia laser ra ở mặt bên (Side Light Exit), tối ưu góc lắp đặt song song với đường ray.
M: Dải khoảng cách đọc trung bình (Medium Density / Medium Range).
100: Khoảng cách làm việc tối ưu từ thấu kính đến dải mã vạch là $100\text{ mm}$.
H: Tích hợp bộ sưởi nhiệt nội bộ (Heating), chống đọng sương/đóng băng thấu kính trong kho lạnh cấp đông.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Đầu đọc laser Leuze BPS 358i SM 100 H sở hữu nhiều đặc tính vận hành ấn tượng:

Truyền thông EtherCAT siêu tốc VÀ Đo tọa độ độ chính xác cao

Chuẩn giao tiếp EtherCAT cung cấp tốc độ truyền dữ liệu tọa độ thời gian thực ($X, Y$) cực kỳ chính xác về PLC điều khiển với độ trễ gần như bằng $0$.
Khả năng xác định vị trí chính xác đến $\pm 0.15\text{ mm}$ trên suốt hành trình di chuyển dài tới $10.000\text{ mét}$ ($10\text{ km}$).

Bộ sưởi nhiệt tích hợp (H) VÀ Cấp bảo vệ IP65

Mạch sưởi công suất cao cho phép thiết bị vận hành liên tục trong môi trường âm sâu đến $-35^\circ\text{C}$ mà không bị đóng băng bề mặt quang học hay hư hỏng linh kiện.
Vỏ nhôm đúc đầm chắc đạt chuẩn IP65, chịu rung động cơ học cao trên các thiết bị di chuyển liên tục.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze BPS 358i SM 100 H (50116254)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series BPS 300i Optical Positioning Systems
Mã đặt hàng (Part No.)	BPS 358i SM 100 H (50116254)
Nguyên lý hoạt động	Định vị vị trí bằng cách quét dải băng mã vạch BCB
Chuẩn truyền thông	EtherCAT (Hỗ trợ cấu hình qua mạng)
Độ lặp lại vị trí (Reproducibility)	$\pm 0.15\text{ mm}$
Khoảng cách làm việc ($S_n$)	$100\text{ mm}$ (Phạm vi cho phép: $80 \text{ đến } 120\text{ mm}$)
Tốc độ di chuyển tối đa	Lên tới $10 \text{ m/s}$ ($36\text{ km/h}$)
Băng mã vạch tương thích	Leuze BCB Series (BCB G30 / BCB G40)
Nguồn phát Laser	Laser đỏ Class 2 (Bước sóng $655\text{ nm}$)
Nguồn cấp vận hành	$18 \text{ đến } 30\text{ V DC}$ (Có mạch sưởi tích hợp)
Kiểu kết nối điện	Giắc cắm M12 (EtherCAT, Power & I/O)
Nhiệt độ vận hành (có sưởi)	$-35^\circ\text{C} \text{ đến } +50^\circ\text{C}$
Cấp bảo vệ vỏ (IP)	IP65

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Kho Lạnh Thông Minh

Leuze BPS 358i SM 100 H là lựa chọn số 1 cho các hệ thống định vị hành trình dài:

Xe Tự Hành AGV / RGV Trong Kho Lạnh Âm Sâu

Định vị vị trí xe tự hành trung chuyển hàng hóa trong các kho đông lạnh thực phẩm, thủy sản (nhiệt độ $-25^\circ\text{C} \text{ đến } -35^\circ\text{C}$).

Hệ Thống Cẩu Trục Kho Cao Tầng AS/RS

Đo tọa độ vị trí ngang ($X$) của cẩu gắp hàng chạy trên đường ray dài hàng trăm mét với độ chính xác milimét.

Mẹo lắp đặt chuẩn từ chuyên gia Leuze:

Dải mã vạch tương thích: Sử dụng đồng bộ với băng mã vạch tự dán Leuze BCB G30 H47 hoặc BCB G40 H47 để đạt độ chính xác tối ưu.

Cấp nguồn cho mạch sưởi: Khi vận hành trong kho lạnh âm sâu, hãy đảm bảo bộ nguồn DC cấp dòng điện tối thiểu $1.5\text{A}$ để mạch sưởi (Heating) hoạt động ổn định.
