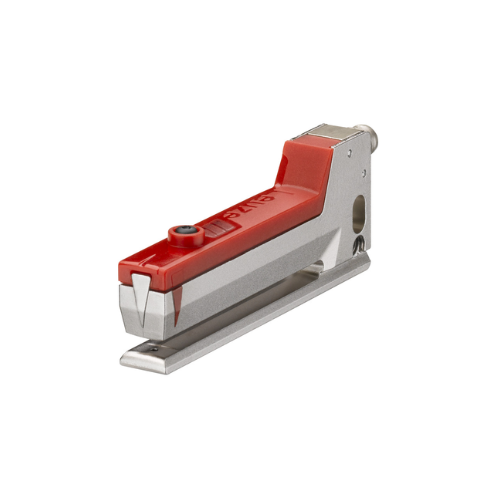

GS 63B/6.3-S8: Cảm Biến Quang Dạng Khe Nhận Diện Nhãn Leuze Electronic

Leuze GS 63B/6.3-S8 (Part No.: 50128004) là dòng Cảm biến quang dạng khe (Fork Sensor / Slot Sensor) thuộc Series GS 63B của thương hiệu Leuze Electronic (Đức). Thiết bị chuyên dùng để nhận biết nhãn (Label Detection) dán trên cuộn màng/băng keo trong các máy dán nhãn tự động tốc độ cao. Nhờ độ rộng khe phát hiện chuẩn $3\text{ mm}$ cùng tốc độ phản hồi cực nhanh, thiết bị nhận biết chính xác khoảng trống giữa các nhãn kể cả với nhãn giấy, nhãn kim loại hay nhãn mờ.

1. Giải Mã Cấu Hình Mã Sản Phẩm GS 63B/6.3-S8

Mã sản phẩm thể hiện đầy đủ cấu trúc và tính năng từ nhà sản xuất Leuze:

GS: Cảm biến dạng khe thu-phát tích hợp (Gabelsensor / Fork Sensor).
63B: Series thế hệ 63B thiết kế thân kim loại mạ kẽm đúc chắc chắn, tối ưu cho ngành bao bì & dán nhãn.
6: Tùy chọn ngõ ra tín hiệu Push-Pull (tự động tương thích PNP và NPN).
.3: Chiều rộng khe cảm biến (Mouth width) chuẩn $3\text{ mm}$.
S8: Kết nối điện qua đầu cắm tròn M8 4-pin Male.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến quang dạng khe Leuze GS 63B/6.3-S8 sở hữu nhiều đặc tính vượt trội:

Tần số chuyển mạch ấn tượng $10\text{ kHz}$ VÀ Thời gian phản hồi $0.05\text{ ms}$

Tần số quét cực cao đạt $10.000\text{ Hz}$ ($10\text{ kHz}$) cùng thời gian phản hồi siêu ngắn $0.05\text{ ms}$ ($50\text{ µs}$), đảm bảo không bỏ sót khoảng hở giữa các nhãn ngay cả khi cuộn nhãn chạy ở tốc độ cực lớn trên $100\text{ m/phút}$.

Nút nhấn Teach-In thông minh VÀ Vỏ đúc ZAMAK siêu bền

Trang bị nút nhấn Teach-In (Easy-Teach) ngay trên thân, cho phép cài đặt nhận diện nhãn chỉ bằng $1$ lần bấm (Dynamic Teach khi cuộn nhãn đang chạy hoặc Static Teach khi đứng yên).
Thân vỏ chế tạo bằng kim loại đúc ZAMAK mạ niken kết hợp phần nhựa PC, chống xước, chịu va đập cơ học tốt trong môi trường công nghiệp.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze GS 63B/6.3-S8 (50128004)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series GS 63B Forked Sensors
Mã đặt hàng (Part No.)	GS 63B/6.3-S8 (50128004)
Loại thiết bị	Cảm biến quang dạng khe nhận diện nhãn (Optical Label Sensor)
Độ rộng khe ($W$) / Chiều sâu ($D$)	$3\text{ mm}$ / $60\text{ mm}$
Vật thể phát hiện nhỏ nhất	Khoảng cách hở giữa $2$ nhãn tối thiểu $2\text{ mm}$
Nguồn sáng phát	LED Đỏ (Red Light $630\text{ nm}$)
Nguồn cấp vận hành	$10\text{ đến } 30\text{ V DC}$ (Bảo vệ ngắn mạch & ngược cực)
Ngõ ra tín hiệu	Push-Pull (PNP / NPN có thể cài đặt Light-on / Dark-on)
Tần số chuyển mạch (Switching freq.)	$10.000\text{ Hz}$ ($10\text{ kHz}$)
Thời gian phản hồi	$0.05\text{ ms}$ ($50\text{ µs}$)
Phương thức cài đặt	Nút nhấn Teach-In trên thân hoặc qua dây điều khiển
Kiểu kết nối điện	Đầu cắm tròn kim loại M8 4-pin Male
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$-20^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Máy Tự Động Hóa VÀ Đóng Gói

Leuze GS 63B/6.3-S8 là dòng cảm biến không thể thiếu trên các dây chuyền:

Máy Dán Nhãn Tự Động VÀ Ngành Dược Phẩm / Mỹ Phẩm

Phát hiện chính xác vị trí mép nhãn decal, nhãn giấy, nhãn nhựa dán trên chai lọ thủy tinh, chai nhựa, hộp thuốc.
Định vị khoảng hở giữa các nhãn để kích hoạt dao cắt hoặc chổi dán nhãn dừng đúng vị trí.

Đếm Sản Phẩm Dạng Tấm VÀ Kiểm Tra Rãnh Mép Băng Tải

Nhận diện khe rãnh, mép vật thể kim loại, đếm đĩa răng quay hoặc chi tiết mỏng di chuyển qua khe cảm biến.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ gán chân giắc M8 4-pin của GS 63B/6.3-S8:

Chân 1 (BN - Nâu): Nguồn dương $+10 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Đầu vào cài đặt từ xa Teach-in (Nhấn dạy khoảng hở từ PLC)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Ngõ ra tín hiệu Push-Pull / PNP / NPN (Tùy chọn kích hoạt Light/Dark)
