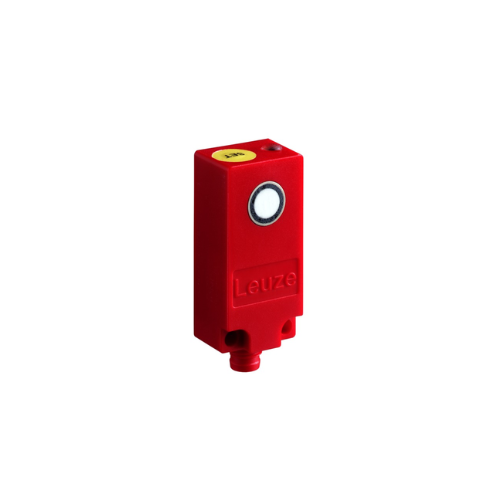

HRTU 420/4NO.2-S8: Cảm Biến Siêu Âm Phát Hiện Vật Thể Leuze Electronic

Leuze HRTU 420/4NO.2-S8 (Part No.: 50113990) thực chất là Cảm biến Siêu âm (Ultrasonic Sensor) khuếch tán phản hồi (Diffuse Ultrasonic Sensor) thuộc dòng Series 420 của thương hiệu Leuze Electronic (Đức) (chứ không phải cảm biến quang học truyền thống). Nhờ sử dụng sóng siêu âm thay cho chùm tia sáng, thiết bị có khả năng phát hiện tuyệt đối các vật thể trong suốt (chai thủy tinh, màng mỏng nhựa, khay mica), bề mặt phản quang mạnh hoặc vật thể màu đen/tối mà cảm biến quang thông thường khó nhận biết được.

1. Giải Mã Cấu Hình Mã Sản Phẩm HRTU 420/4NO.2-S8

Mã sản phẩm thể hiện đầy đủ cấu hình kỹ thuật và nguyên lý vận hành từ Leuze:

HRTU: Dòng cảm biến siêu âm hoạt động theo cơ chế phản hồi khuếch tán (High-resolution Reflection Type Ultrasonic Sensor).
420: Series cảm biến dạng hình hộp chữ nhật nhỏ gọn (Compact cubic housing).
4NO: Ngõ ra tín hiệu số dạng PNP, Thường Mở (Normally Open - NO).
.2: Phạm vi quét định mức cải tiến mở rộng lên đến $250\text{ mm}$ ($25\text{ cm}$).
S8: Kết nối điện qua đầu cắm tròn chuẩn M8 4-pin Male (tích hợp chân dạy Teach-in).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Cảm biến siêu âm Leuze HRTU 420/4NO.2-S8 sở hữu nhiều tính năng công nghiệp vượt trội:

Không phụ thuộc vào màu sắc VÀ Bề mặt vật thể

Nhờ phát và nhận sóng âm tần số cao ($300\text{ kHz}$), cảm biến phát hiện chính xác vật thể bất kể bề mặt là thủy tinh trong suốt, nhựa bóng, chất dẻo, dung dịch chất lỏng hay kim loại mạ.
Không bị ảnh hưởng bởi khói, bụi bẩn, sương mờ bám trên đầu phát sóng siêu âm.

Nút nhấn Teach-In thông minh VÀ Tần số phát $300\text{ kHz}$

Trang bị nút nhấn SET (Teach-In) ngay trên thân cảm biến, cho phép kỹ thuật viên dễ dàng cài đặt khoảng cách phát hiện giới hạn chỉ bằng $1$ thao tác bấm.
Vỏ nhựa Red-ABS cứng cáp đạt cấp bảo vệ IP67, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Leuze HRTU 420/4NO.2-S8 (50113990)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Leuze Electronic GmbH (Đức / Germany)
Dòng sản phẩm	Series 420 Ultrasonic Sensors
Mã đặt hàng (Part No.)	HRTU 420/4NO.2-S8 (50113990)
Nguyên lý hoạt động	Cảm biến siêu âm phản hồi khuếch tán (Diffuse ultrasonic)
Khoảng cách phát hiện ($S_d$)	$15 \text{ đến } 250\text{ mm}$ ($1.5 \text{ đến } 25\text{ cm}$)
Tần số sóng siêu âm	$300\text{ kHz}$
Nguồn cấp vận hành	$20\text{ đến } 30\text{ V DC}$ (Độ gợn sóng $< 10\%$)
Ngõ ra tín hiệu (Switching output)	PNP - Thường mở (NO)
Tần số chuyển mạch (Switching freq.)	$10\text{ Hz}$ (Thời gian phản hồi $50\text{ ms}$)
Phương thức cài đặt	Nút nhấn Teach-In trên thân hoặc qua dây điều khiển
Kiểu kết nối điện	Giắc cắm tròn M8 4-pin Male
Vật liệu vỏ / Bề mặt phát sóng	Nhựa Red-ABS / Màng Polyurethane
Cấp bảo vệ vỏ (IP)	IP67
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +60^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Ngành Đóng Gói

Leuze HRTU 420/4NO.2-S8 là lựa chọn hàng đầu cho các ứng dụng khó mà cảm biến quang không đáp ứng được:

Ngành Chai Lọ, Bao Bì VÀ Thủy Tinh Trong Suốt

Phát hiện sự xuất hiện của chai thủy tinh, ly nhựa, màng co dẻo PET trên hệ thống băng tải chiết rót đóng chai.
Đếm số lượng khay nhựa định hình trong suốt trong dây chuyền sản xuất linh kiện bán dẫn/y tế.

Giám Sát Mức Cuộn Màng VÀ Phát Hiện Mức Nhỏ Trong Khay

Kiểm soát độ căng, đường kính cuộn màng cuộn nhựa trong máy đóng gói bao bì.
Giám sát mức cao/thấp của chất lỏng hoặc bột trong bình chứa nhỏ.

Mẹo đấu nối chuẩn từ chuyên gia: Sơ đồ chân cắm giắc M8 4-pin của HRTU 420/4NO.2-S8:

Chân 1 (BN - Nâu): Nguồn dương $+20 \text{ đến } 30\text{ VDC}$

Chân 2 (WH - Trắng): Dây đầu vào Teach-In (Kết nối với $+V_s$ để khóa nút nhấn hoặc cài đặt từ xa)

Chân 3 (BU - Xanh dương): Nguồn âm $0\text{V}$ (GND)

Chân 4 (BK - Đen): Ngõ ra tín hiệu PNP NO (Đấu vào PLC Input)
